YZF-R3/R25 タンク・エアクリーナーボックスの外し方

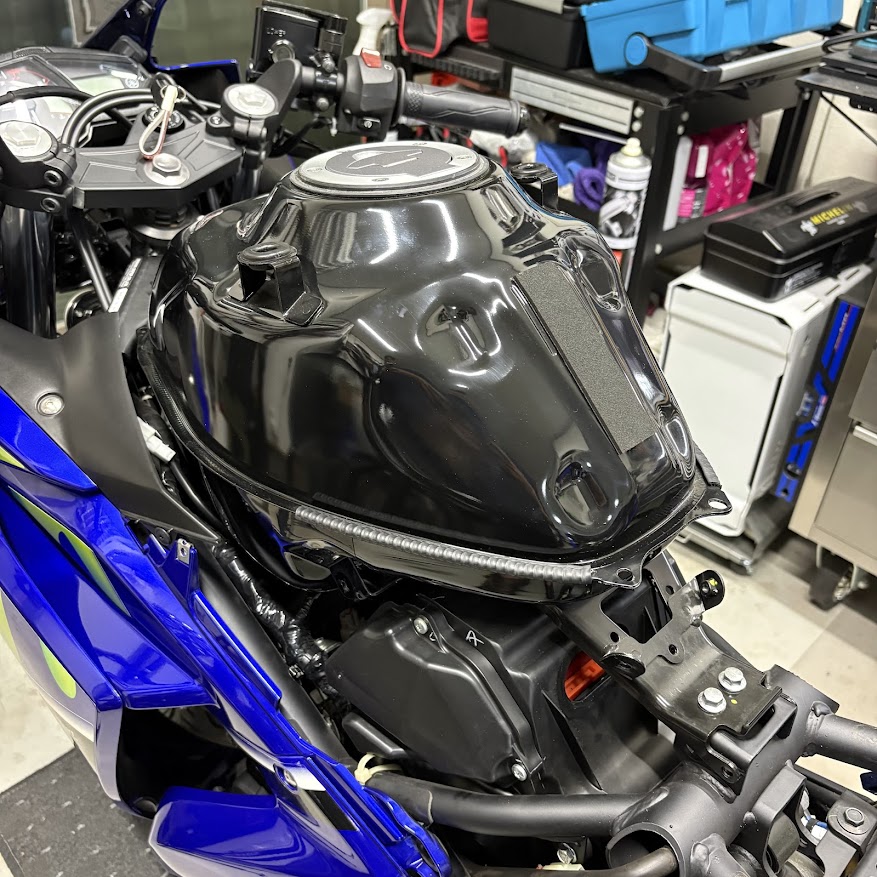

前提として、テールカウル脱着でライダーシートとサイドパネルを、フューエルタンクカバーの外し方でフューエルタンクカバーを外した状態から始めます。フューエルタンク、エアクリーナーボックスの順に外します。

フューエルタンクは YZF-R25 と同じ品番（1WD-F4110-00）、エアクリーナーエレメント（1WD-E4451-00）も共通で、外す手順に違いはありません。

フューエルタンクの脱着

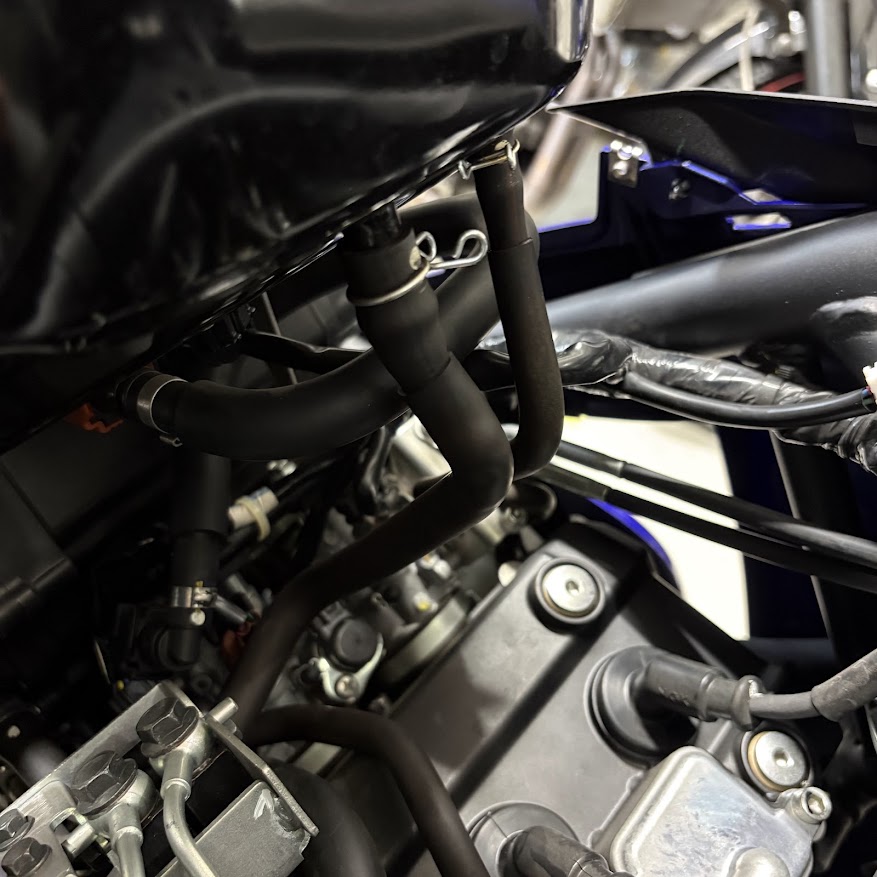

タンク内の燃料は、フューエルホースのコネクター部分で流れが止まるため、抜かなくてもタンクを外せます。フューエルタンクブリーザーホース・オーバーフローホース・フューエルホースの3本と、フューエルポンプカプラー（コネクター）を外します。フューエルホースは工具なしで外れます。燃料経路の残留圧力でホースから燃料が噴き出すことがあるため、接続部を布で覆って作業します。

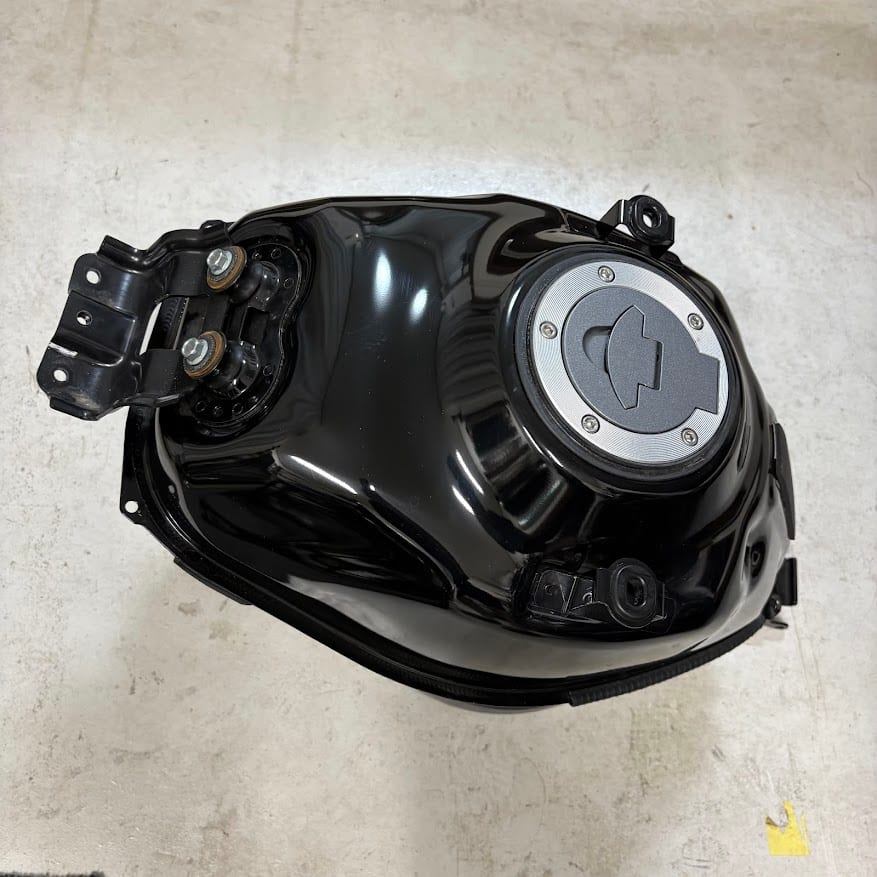

フロント・リヤのフューエルタンクブラケットボルト（フレーム側・前後計4本）を外すと、タンクを丸ごと下ろせます。ブラケットはタンク側に付けたまま外します。外したタンクは燃料を入れたままにしたので、天地を保って置きます。裏面に三角形のステーがあるため、10cm ほどの角材を下に敷くと安定します。

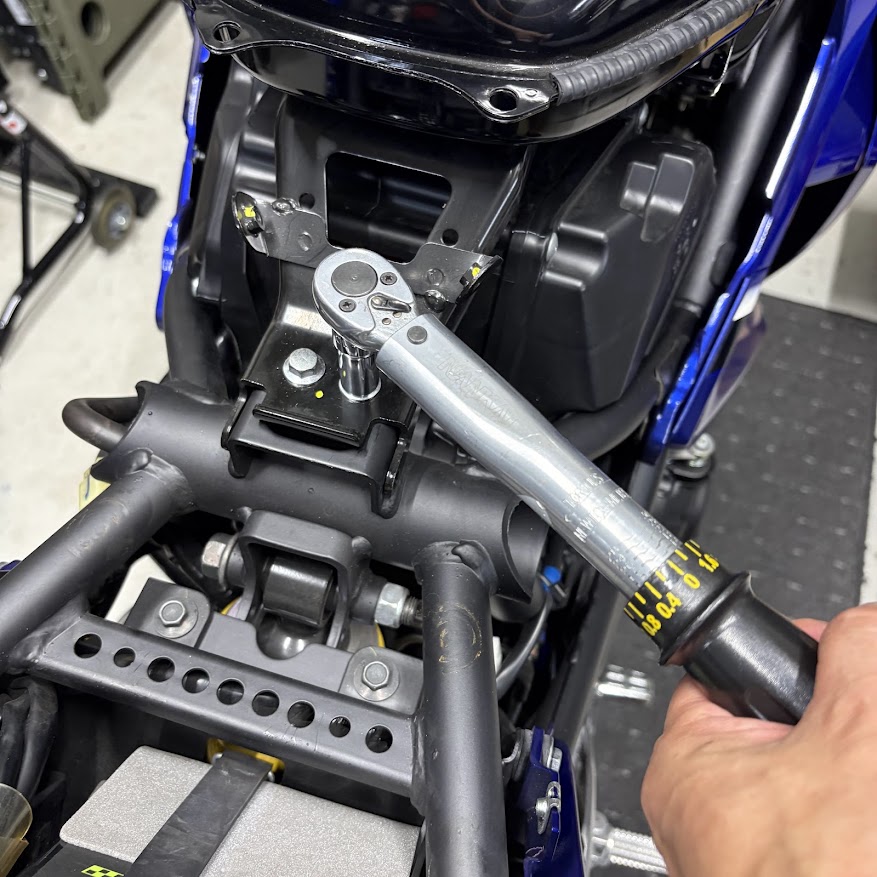

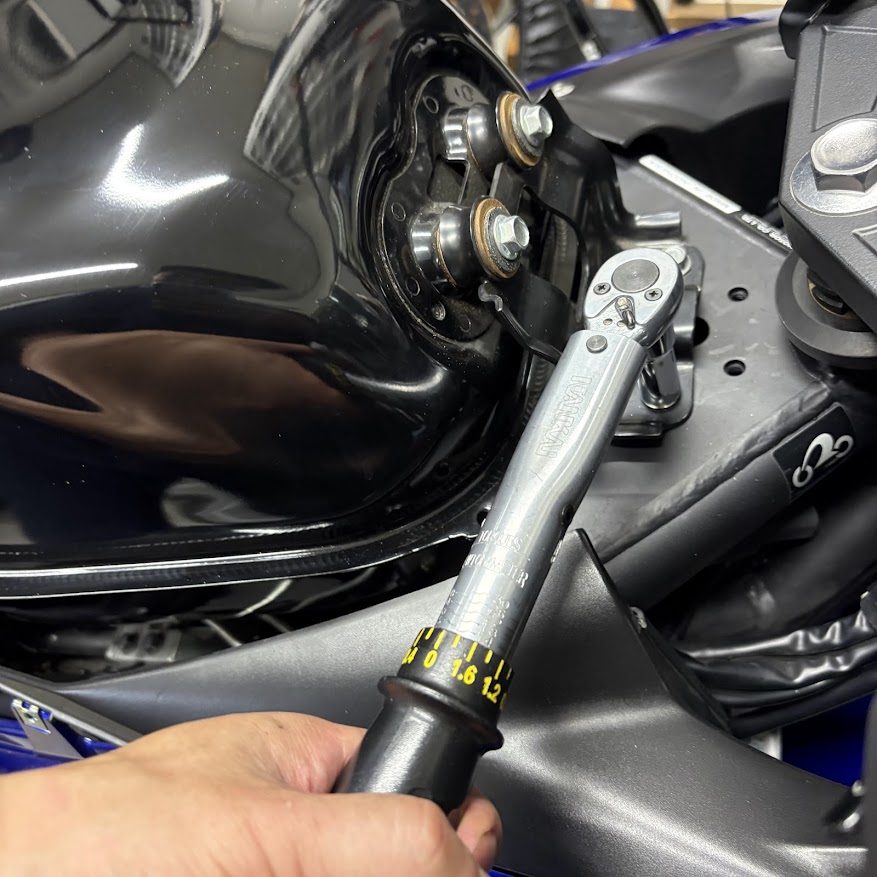

フューエルタンクのブラケットボルトは、前後とも12N·mでトルク管理して締め付けます（締付トルクデータ参照）。

エアクリーナーボックスの脱着

エアクリーナーボックス本体を外すには、フューエルタンクの完全な取り外しが必要です。

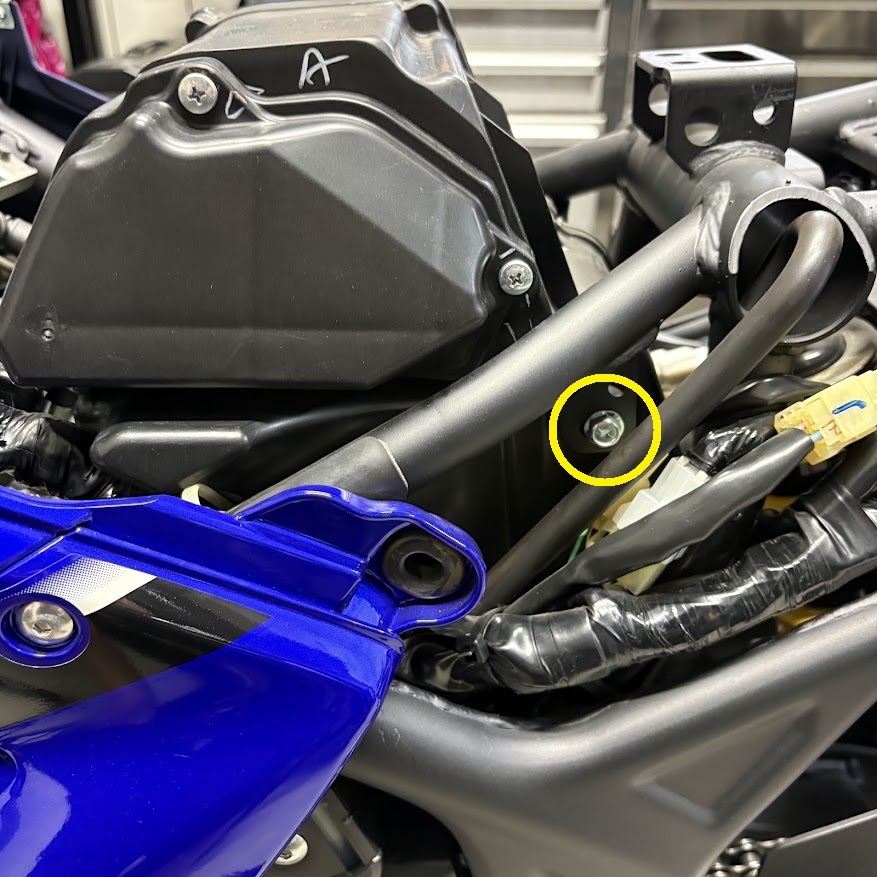

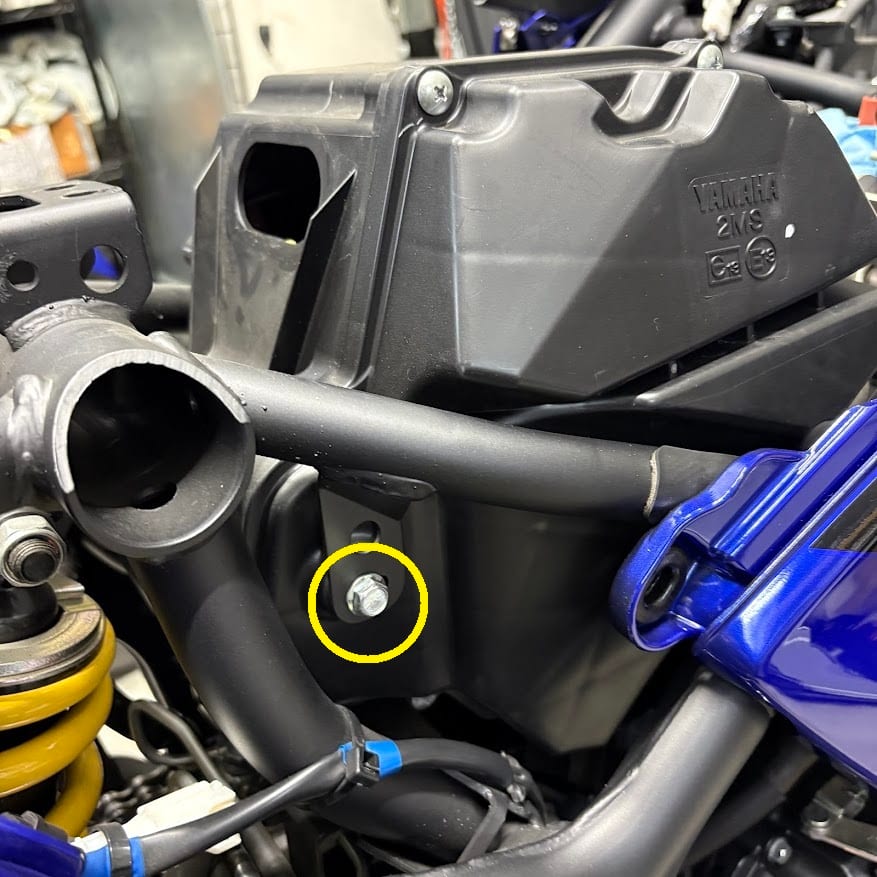

左右のケース固定ボルト（M6・7N·m）と、スロットルボディとの継ぎ目にあるエアーフィルターケースジョイントクランプスクリュー2本（M5・2.5N·m）を緩めます（締付トルクデータ参照）。あわせて、ケースにつながるアイドルスピードコントロール（ISC）ユニットインレットホース・クランクケースブリーザーホース・エアーフィルターチェックホースの3本も外します。

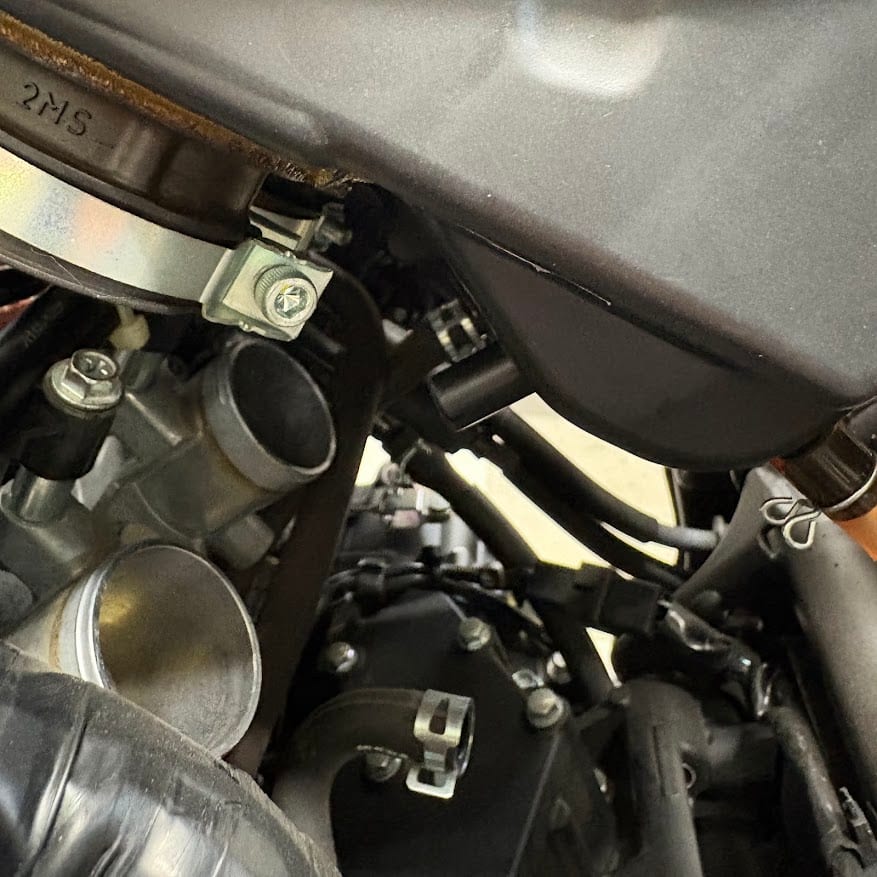

すべて外すと、エアクリーナーボックスを浮かせられます。

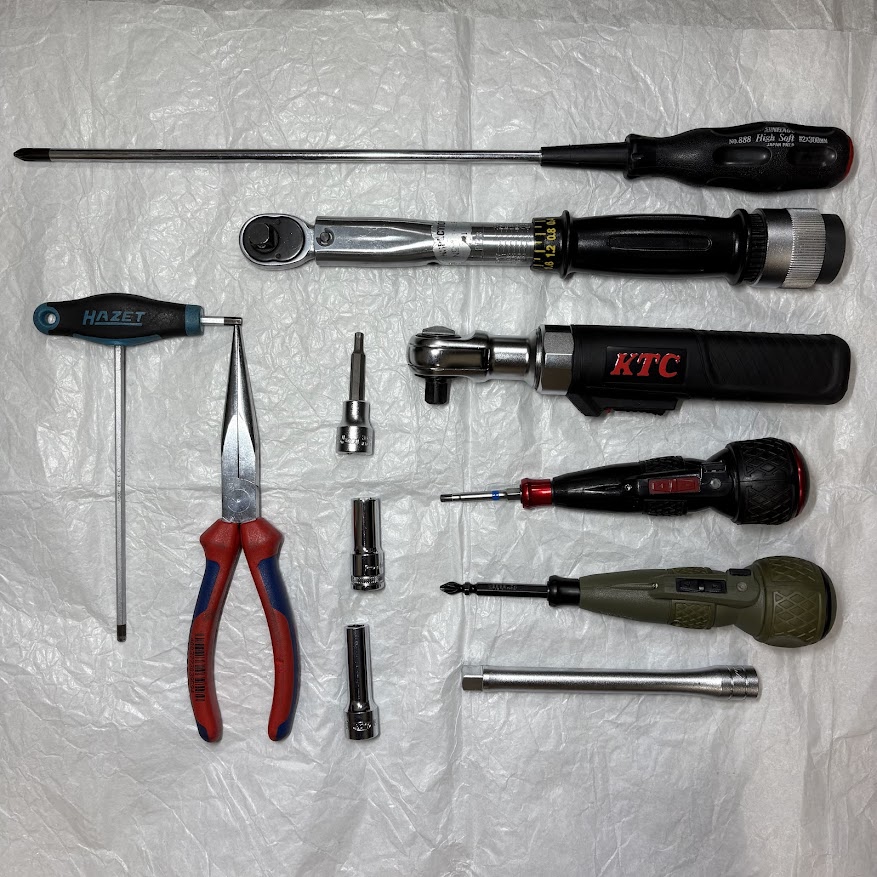

使った工具

この作業の後、NAGバルブ（内圧コントロールバルブ）を取り付けています。パーツ側の記録は YZF-R3カスタム にまとめています。
