YZF-R3/R25 フロントカウリングの外し方（2015〜2018年式）

前提として、サイドカウル脱着でフロントサイドカウリング Ass'yまで外した状態から始めます。バックミラー、フロントカウリング、ヘッドライト Ass'y の順に外します。

※ 対象年式: YZF-R3・YZF-R25 とも2015〜2018年式の初期型（モデルチェンジ前の外装、通称「旧型」）が対象です。型式の詳細は YZF-R3/R25 カウル脱着にまとめています。

※ Ass'y（アッシー）＝複数の部品を分解せず一体で扱う補修部品単位

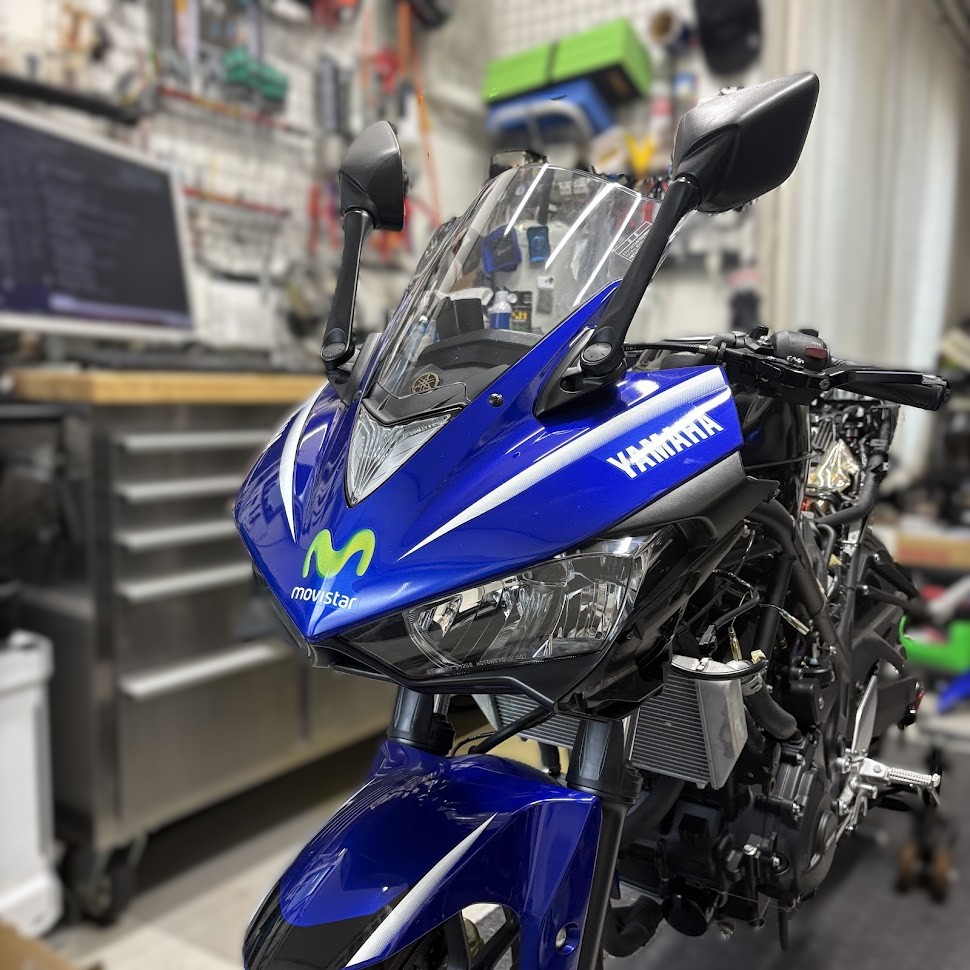

フロントカウリング装着状態のYZF-R3をフロントから見たところ — 作業前

バックミラーの取り外し

バックミラーは左右それぞれ、ミラー基部の樹脂キャップを外すと現れるボルト2本と樹脂プレート1枚で固定されています。

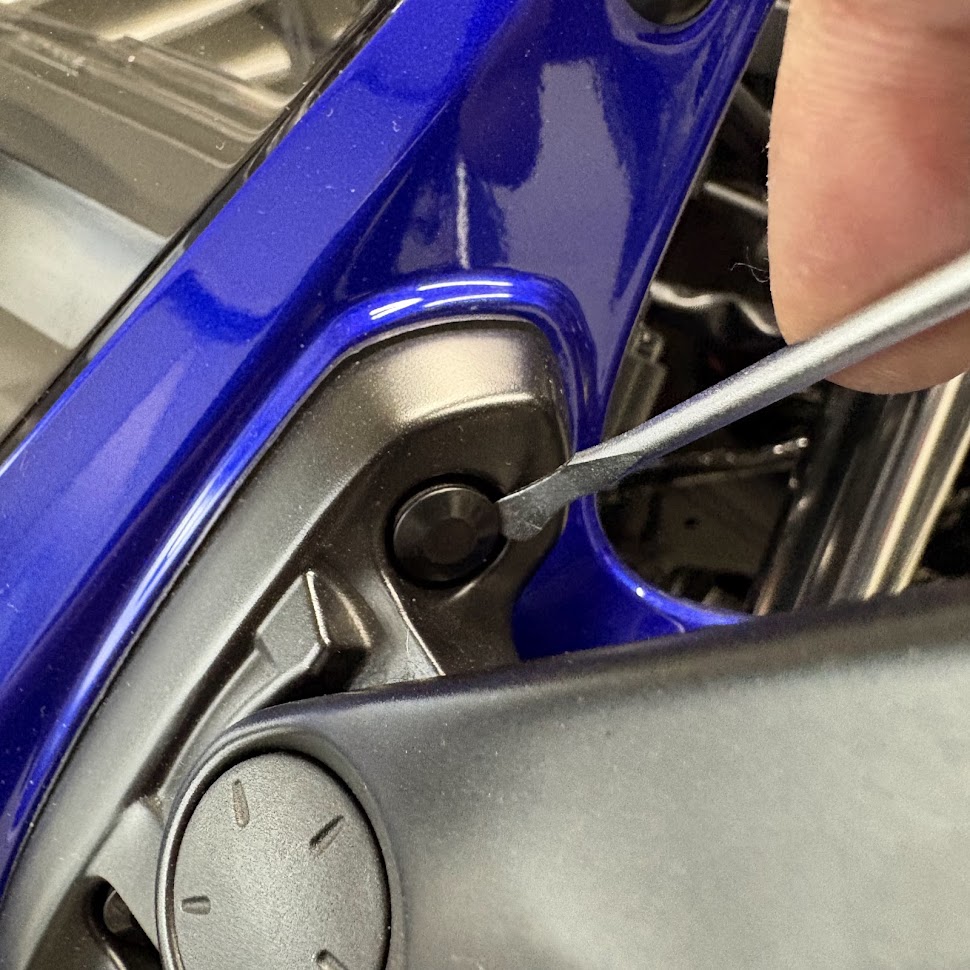

ミラー基部の樹脂キャップをマイナスドライバーでこじって外しているところ — ミラー基部のキャップを外す

ミラーのボルトをソケットとラチェットで緩めているところ — ミラーボルトを緩める

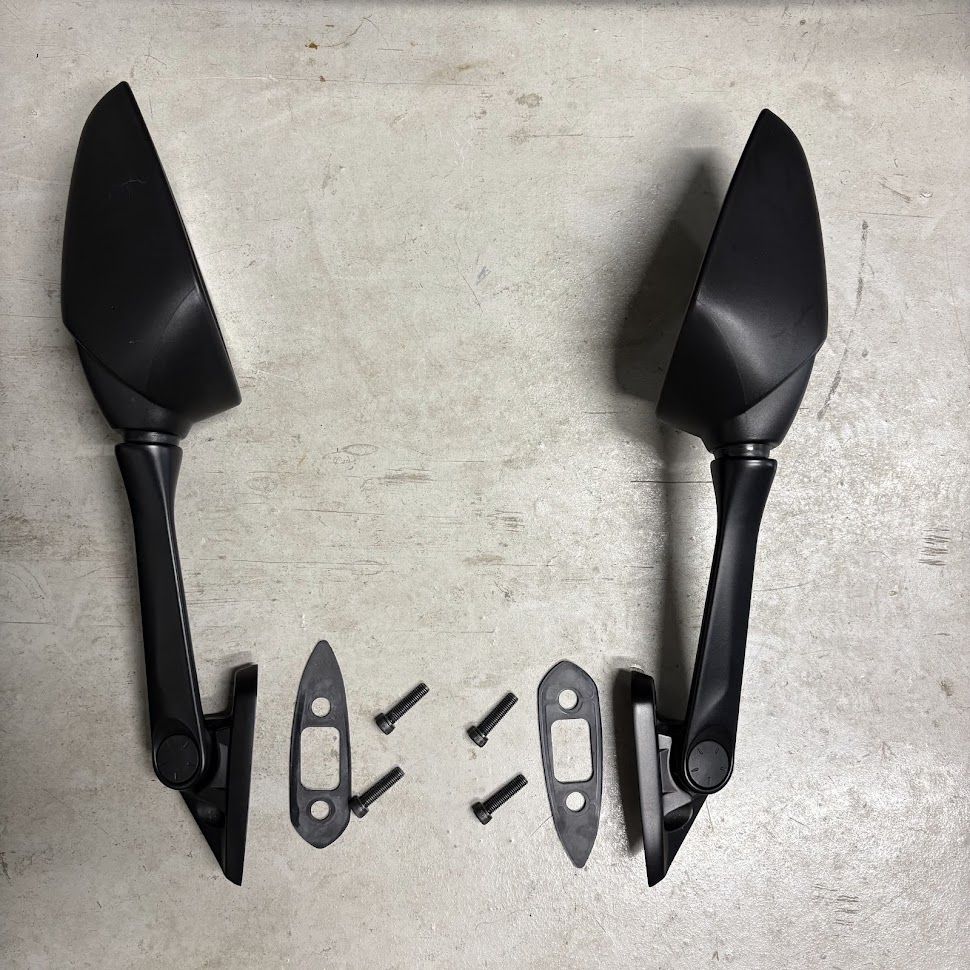

取り外したミラー2個とボルト4本、樹脂プレート2枚 — 外したミラーとボルト・プレート

※ 締付トルク（取付時）: バックミラーボルト 7N·m

フロントカウリング（通称アッパーカウル）の取り外し

フロントカウリングは、ウインドシールド Ass'y と一体のまま外れます。固定は先端が尖ったスクリュー左右各1本です。スクリューを外した後、前方に引き抜きます。

フロントカウリングの固定スクリュー位置。先端が尖ったスクリュー — 固定スクリューの位置

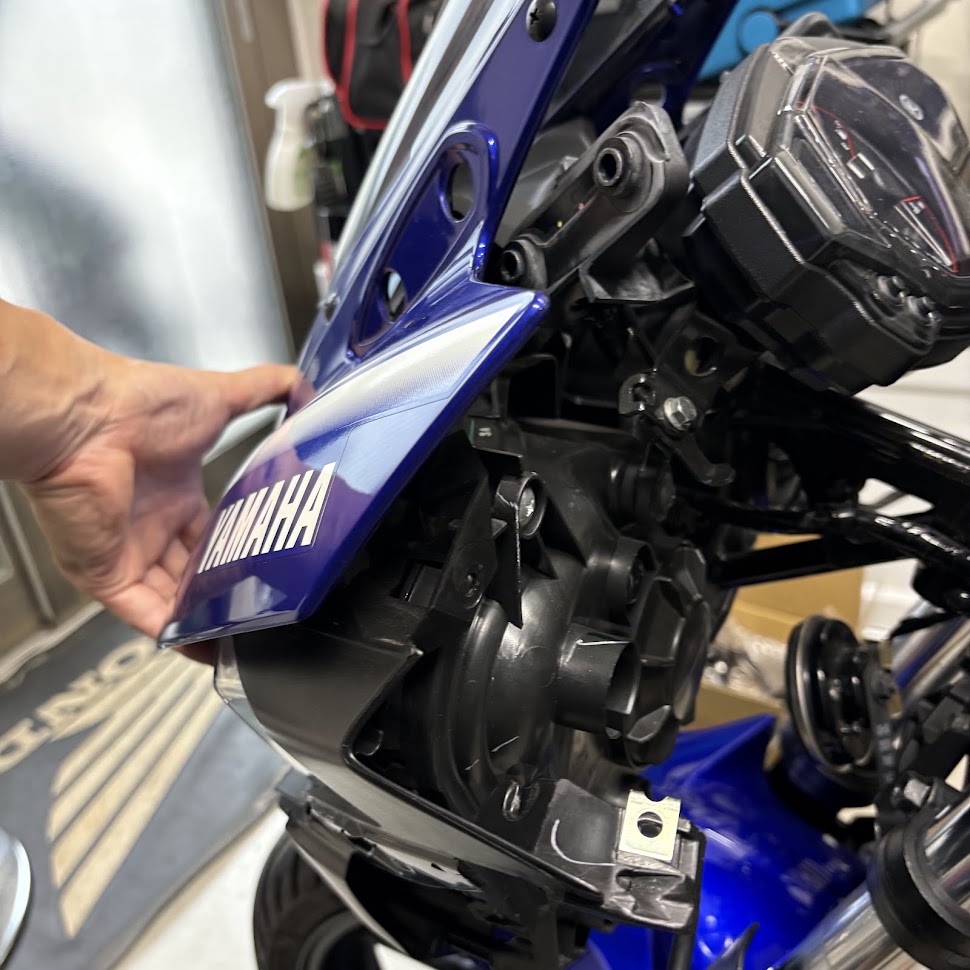

フロントカウリングを前方に引き抜いているところ — 前方に引き抜く

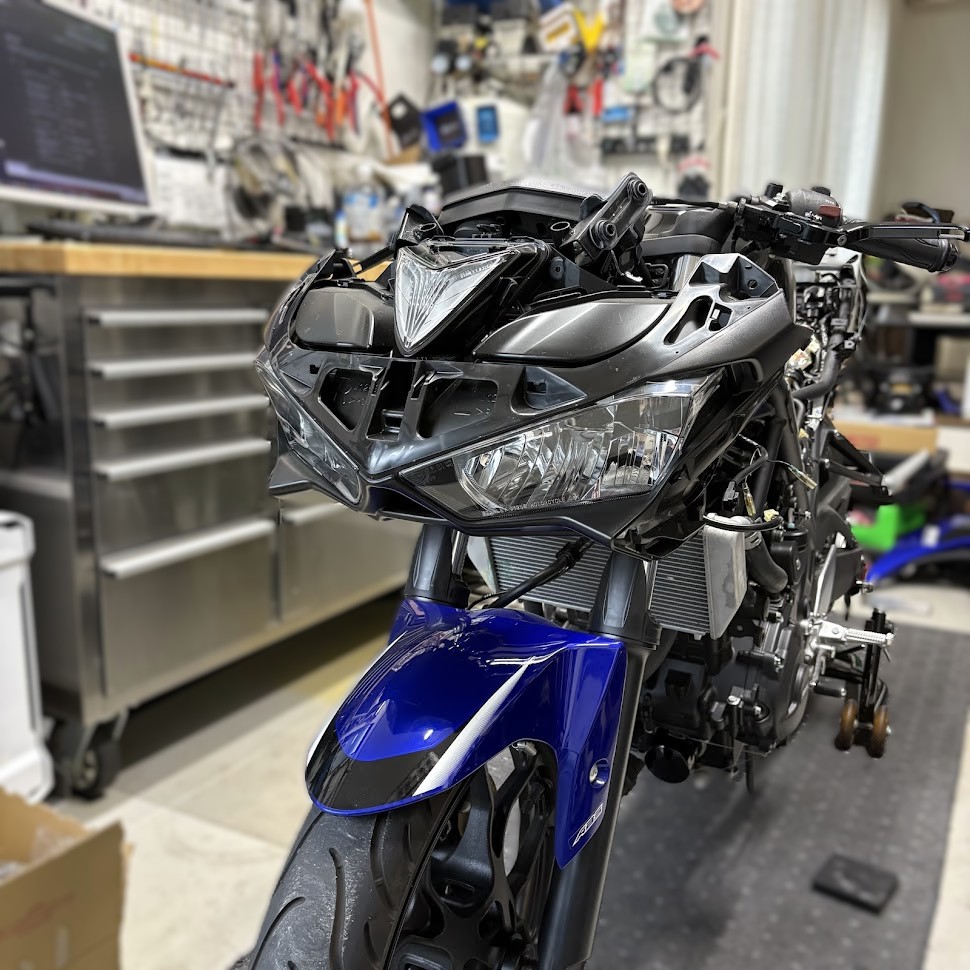

フロントカウリングを外した後の車体正面。ヘッドライトとメーターが露出している — 外した後（ヘッドライト・メーター露出）

取り外したフロントカウリング単体。ウインドシールドと一体の状態 — 外したフロントカウリング（正面）

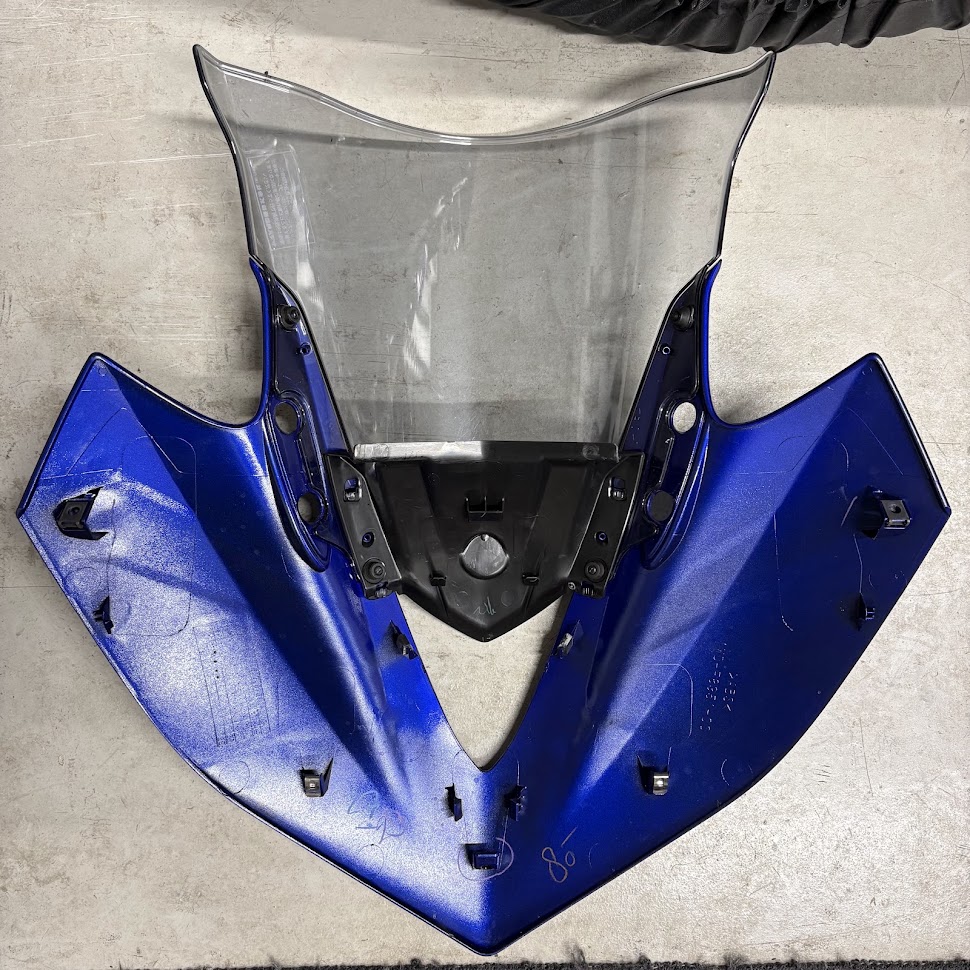

フロントカウリングの裏側 — 外したフロントカウリング（裏側）

※ 締付トルク（取付時）: フロントカウリングスクリュー 0.4N·m

ヘッドライト Ass'y の取り外し

ヘッドライト Ass'y は、車体側ブラケットにスクリュー4本で固定されています。左右2灯とポジションランプが一体化した1パーツです。サイドカウルを外すときに左右のヘッドライトのカプラーは外れていて、残っているのはポジションランプのカプラーです。位置はメーターの下です（ポジションランプの2極カプラー）。スクリューを外したら、このカプラーを先に外し、手前に引き抜きます。

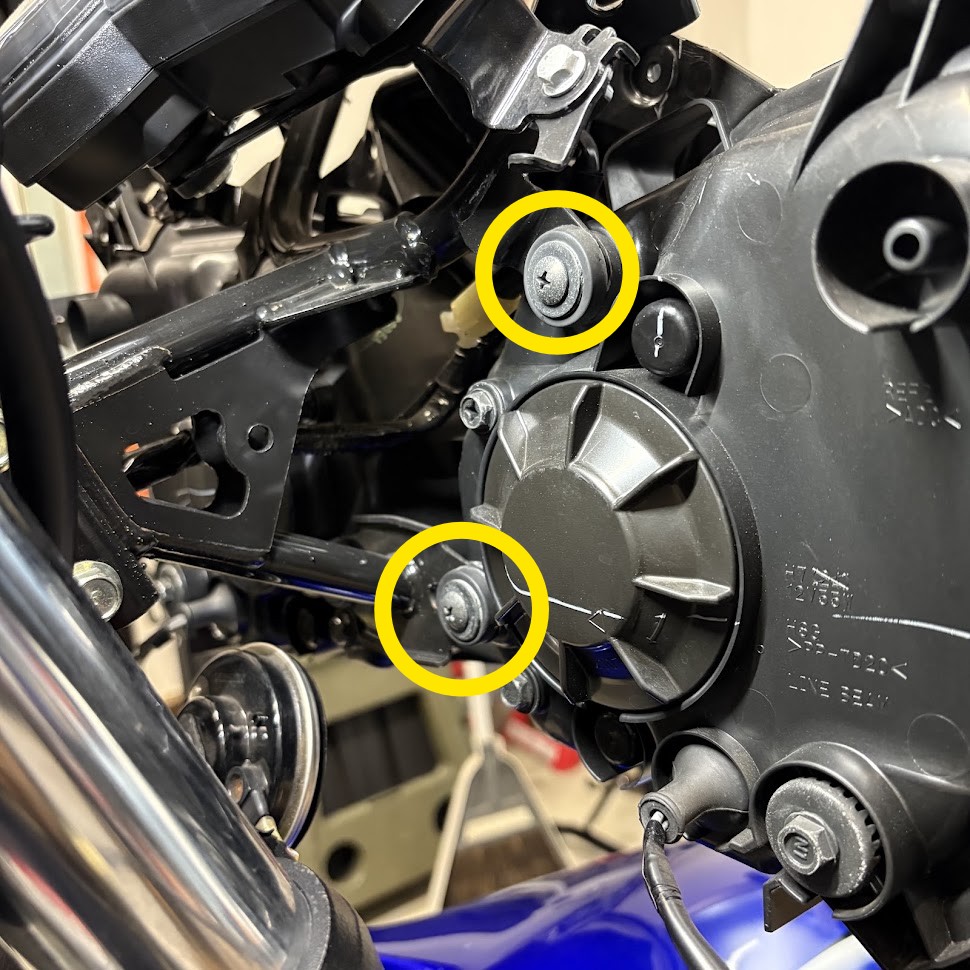

ヘッドライトAss'yの固定スクリュー位置。片側2本（反対側にも同様に2本） — 固定スクリューの位置（片側2本）

電動ドライバーでヘッドライトAss'yのスクリューを外しているところ — スクリューを外す

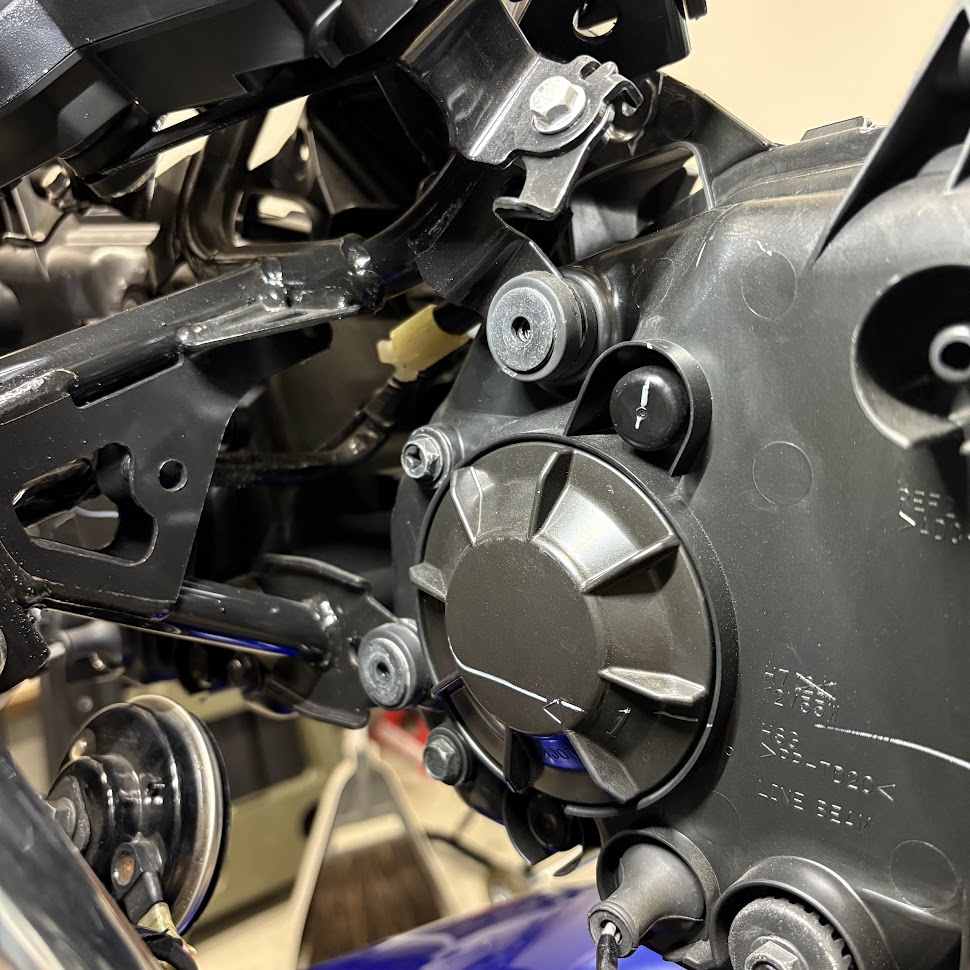

スクリュー4本を外した後のネジ穴 — スクリュー4本を外した後

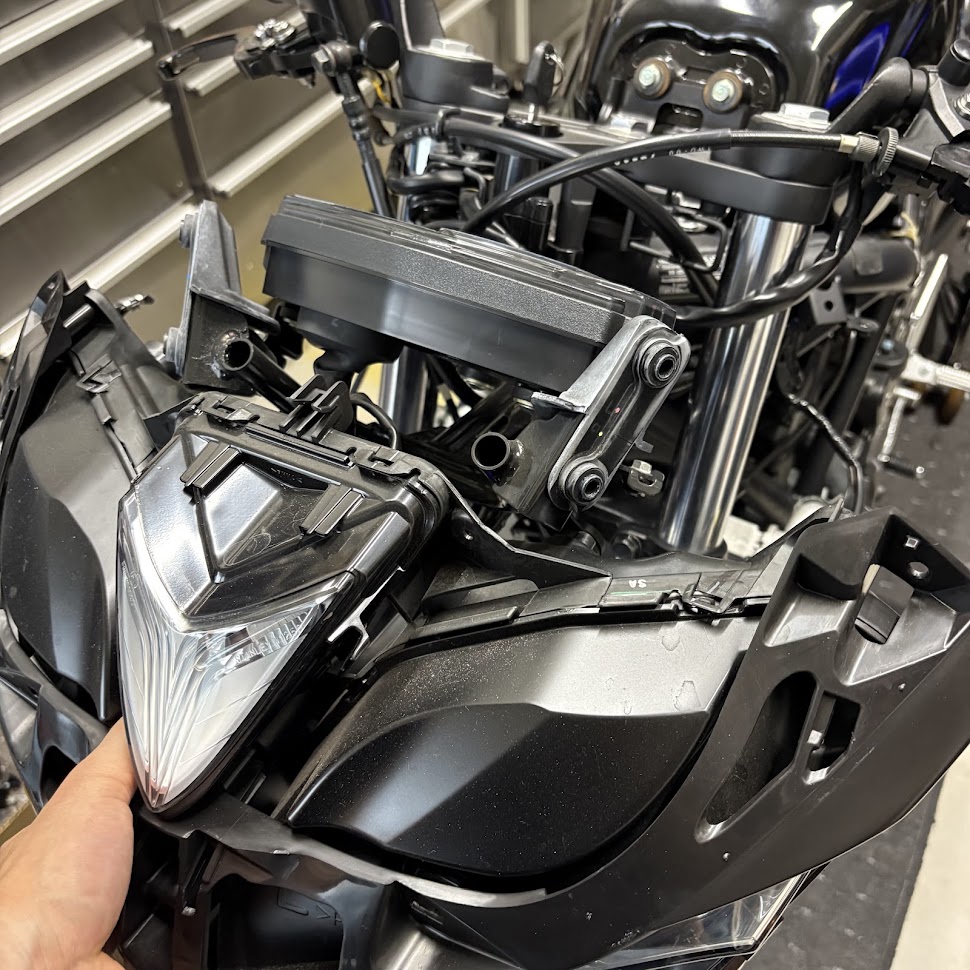

ヘッドライトAss'yを手前に引き抜いているところ — 手前に引き抜く

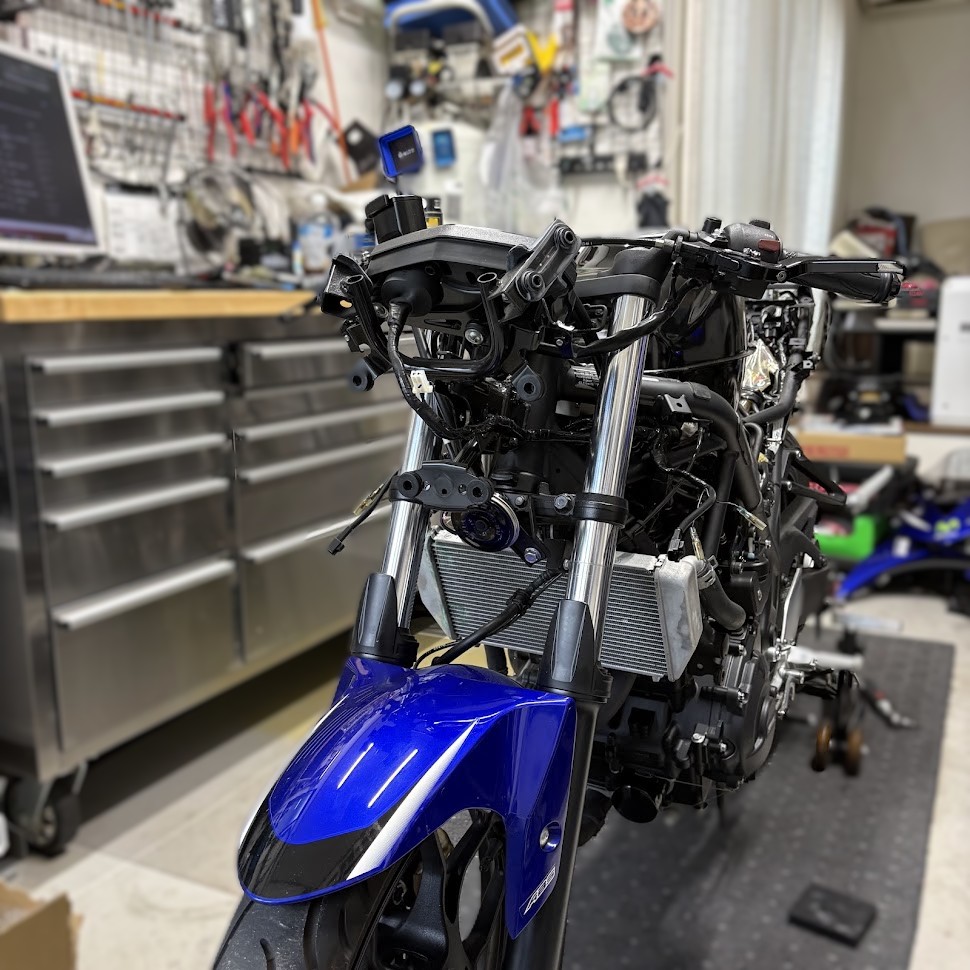

フロントカウリングとヘッドライトAss'yを外した後の車体正面。フロントフォークとハンドル周りが露出している — 全て外した後

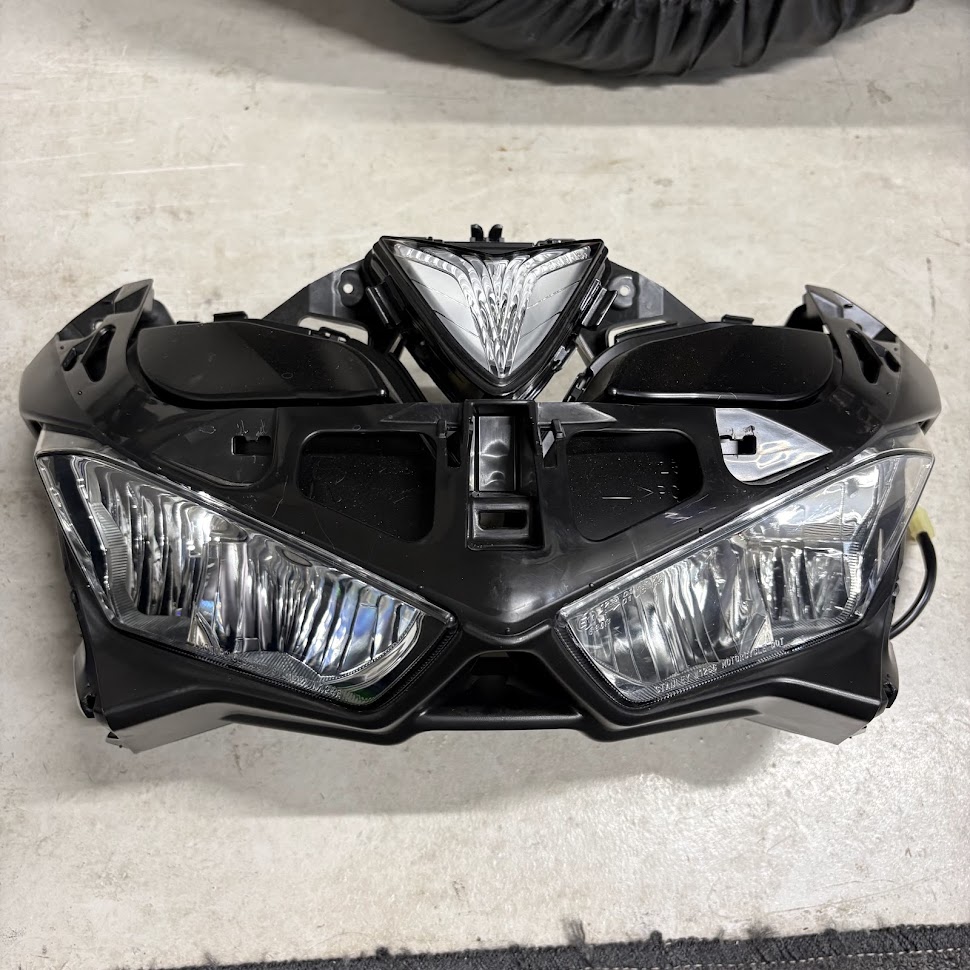

取り外したヘッドライトAss'y単体・正面。左右2灯と中央のポジションランプが一体化している — 外したヘッドライトAss'y（正面）

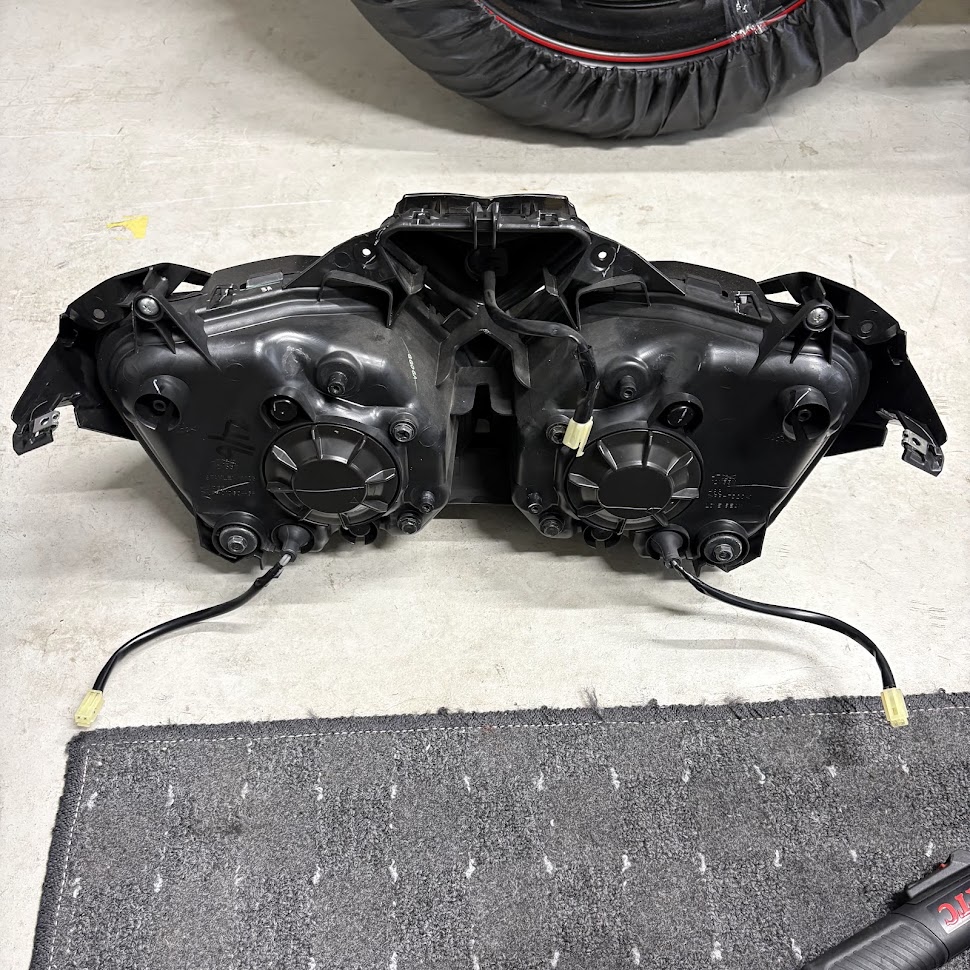

ヘッドライトAss'yの裏側全体。左右から配線が伸びている — 外したヘッドライトAss'y（裏側）

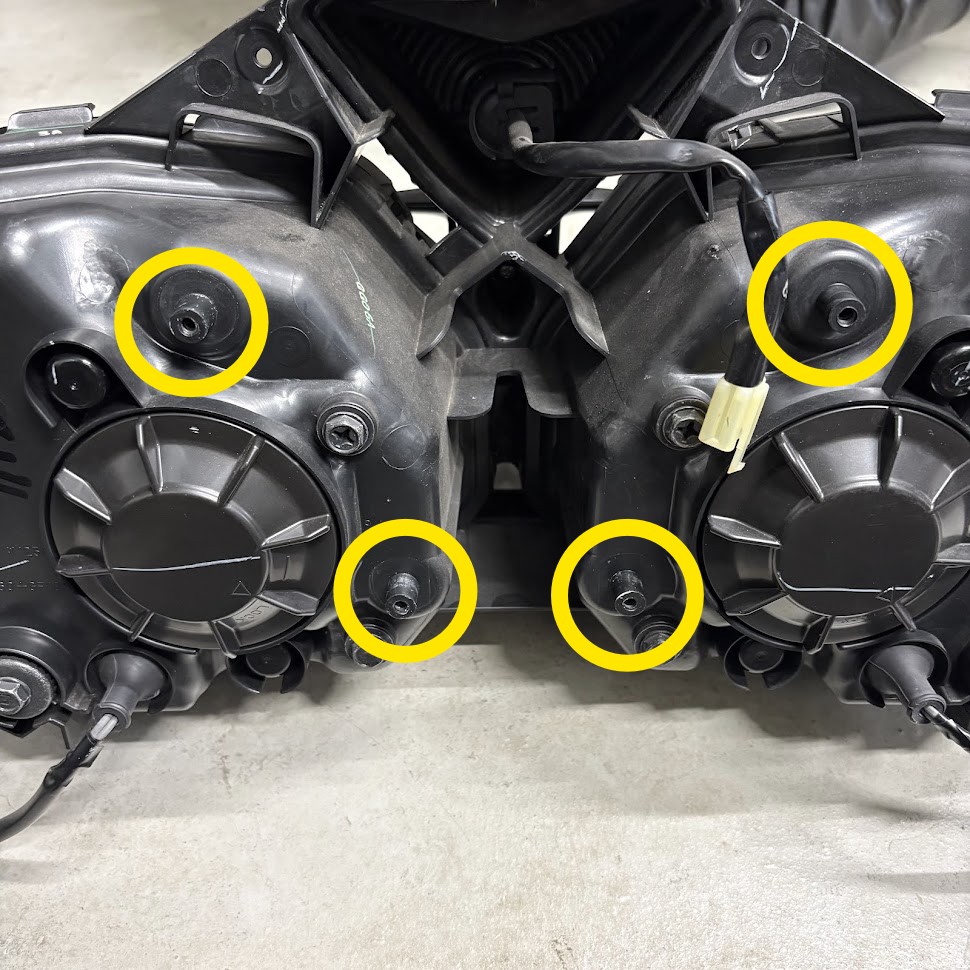

ヘッドライトAss'y裏側の固定スクリュー穴4箇所 — 固定スクリュー穴（4箇所）

※ 締付トルク（取付時）: ヘッドライトAss'yスクリュー 1.8N·m

使った工具

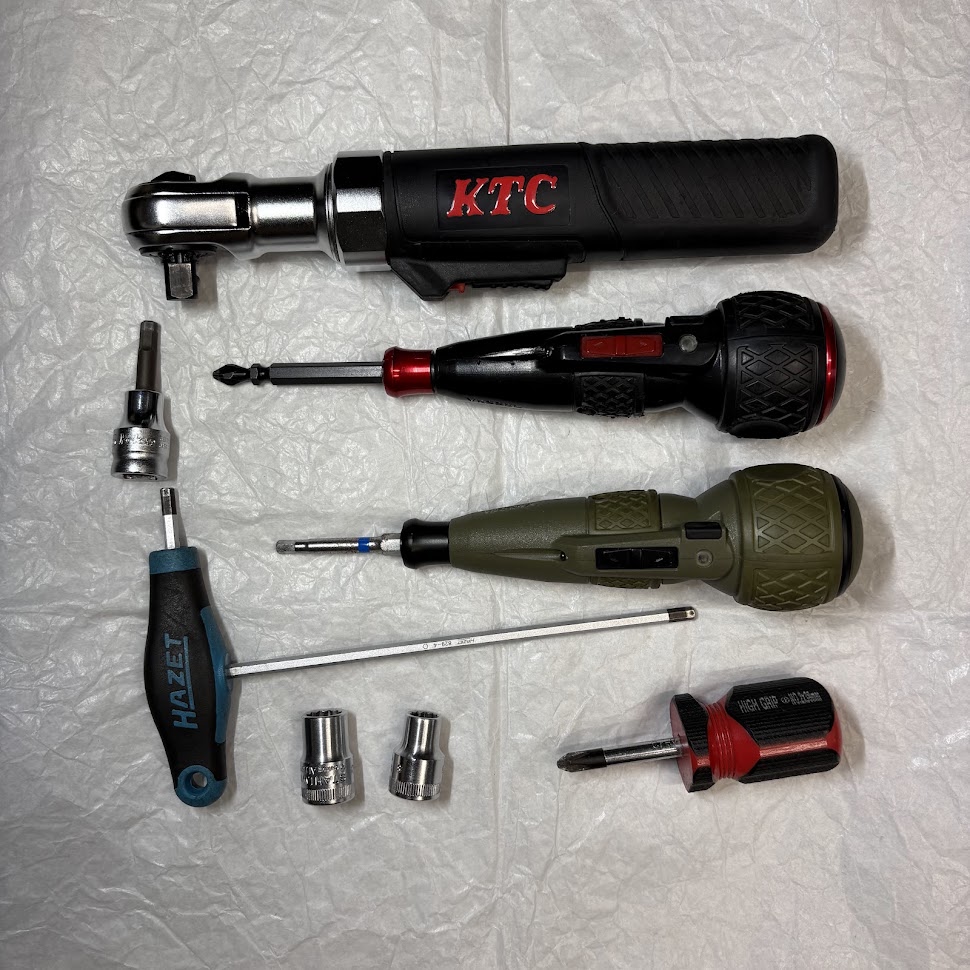

使用した工具一式。KTCの電動ラチェット、電動ドライバー2本、HAZETの六角レンチ、ソケット類 — 使った工具一式

ほかの部位の外し方は YZF-R3/R25 カウル脱着にまとめています。
