YZF-R3/R25 サイドカウルの外し方（2015〜2018年式）

前提として、テールカウル脱着でサイドパネルを外した状態から始めます。フロントパネル、ボトムカウリング、フロントボトムカウリング、フロントサイドカウリング Ass'y の順に外します。

※ 対象年式: YZF-R3・YZF-R25 とも2015〜2018年式の初期型（モデルチェンジ前の外装、通称「旧型」）が対象です。型式の詳細は YZF-R3/R25 カウル脱着 にまとめています。

※ Ass'y（アッシー）＝複数の部品を分解せず一体で扱う補修部品単位

フロントパネルの取り外し

タンク脇、ハンドル下にある小さいパネルです。固定はボルト2本（4mm六角）＋グロメット3箇所です。ボルトとグロメットを外した後、パネルを後方にスライドさせてから持ち上げると、フロントサイドカウリング側の爪から外れます。

※ 締付トルク（取付時）: フロントパネルボルト 1.8N·m

ボトムカウリングの取り外し

ラジエター下、フェアリング内側にある小さいブラケットカバーです。固定はスクリュー4本（プラス）＋突起2箇所（左右）です。突起はフロントサイドカウリングインナーパネル側にあります。

※ 締付トルク（取付時）: ボトムカウリングスクリュー 1.8N·m

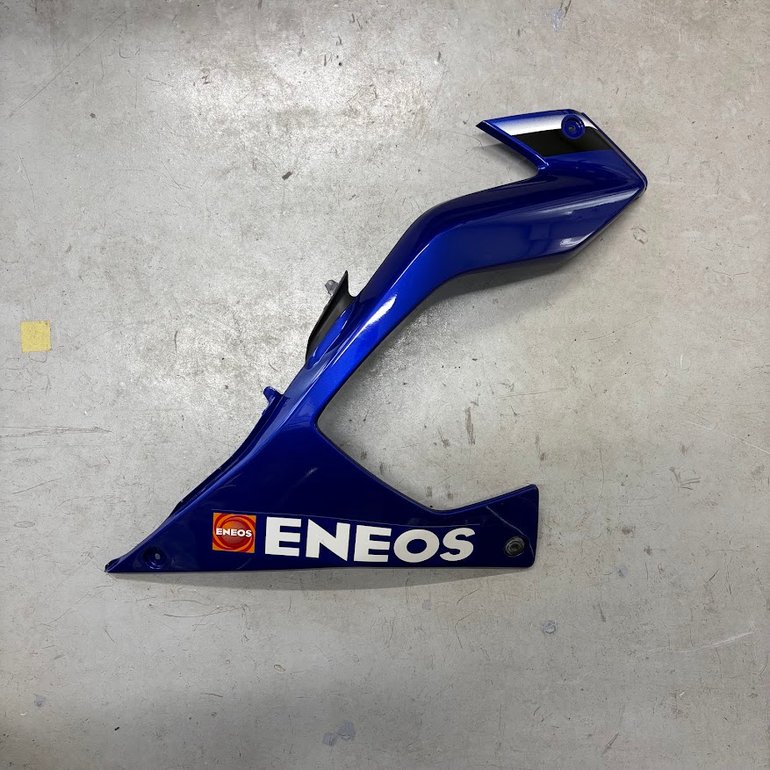

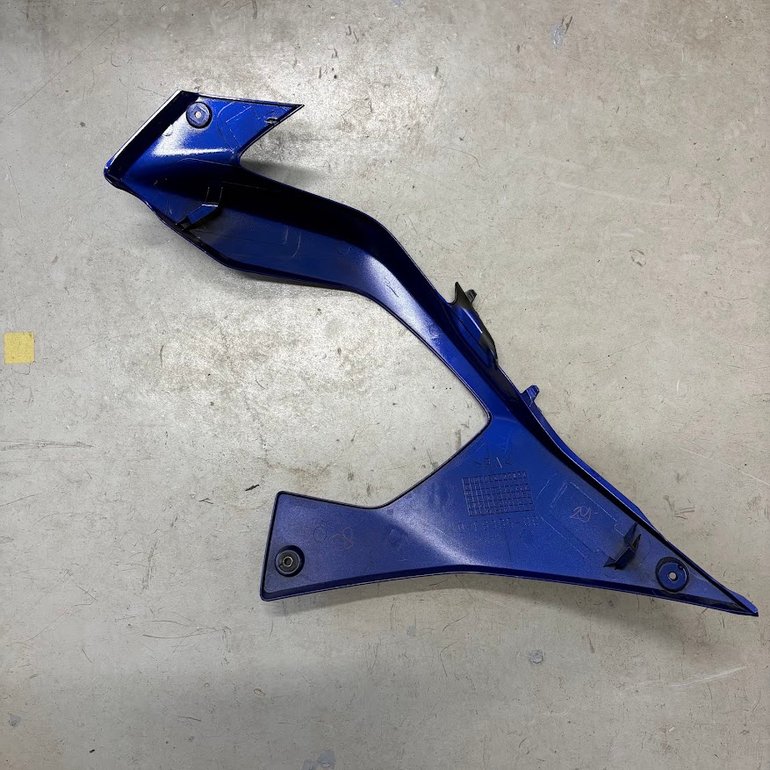

フロントボトムカウリングの取り外し

固定はボルト3本（4mm六角）＋突起2箇所です。ボルトを外した後、下側のボルト付近ではめ合っている部分を内側にずらして外し、フロントボトムカウリングを下方に引き抜くようにスライドさせると、突起がフロントサイドカウリングの穴から外れます。

※ 締付トルク（取付時）: M6×22mmボルト 7N·m、M5×12mmボルト 1.8N·m

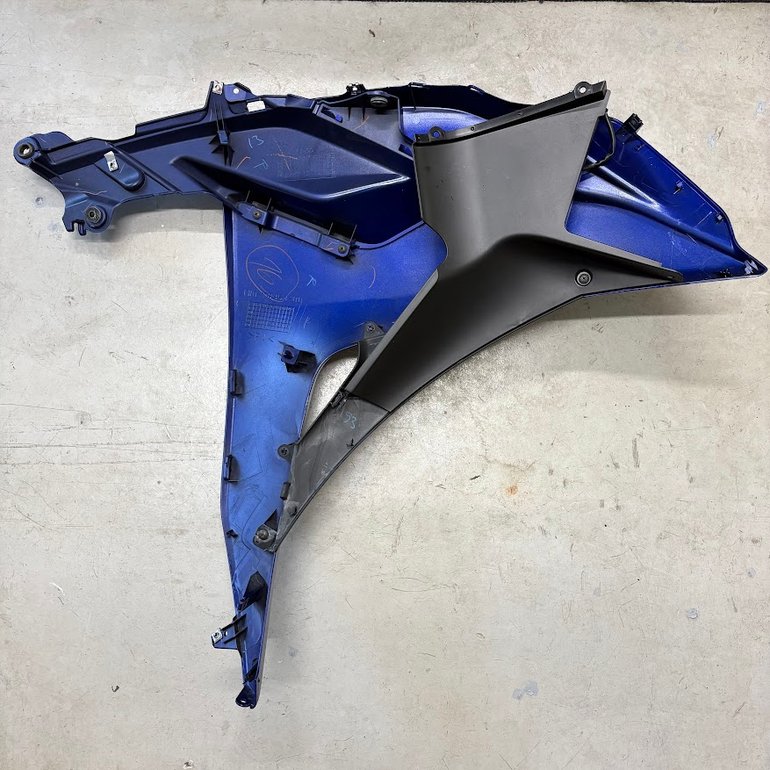

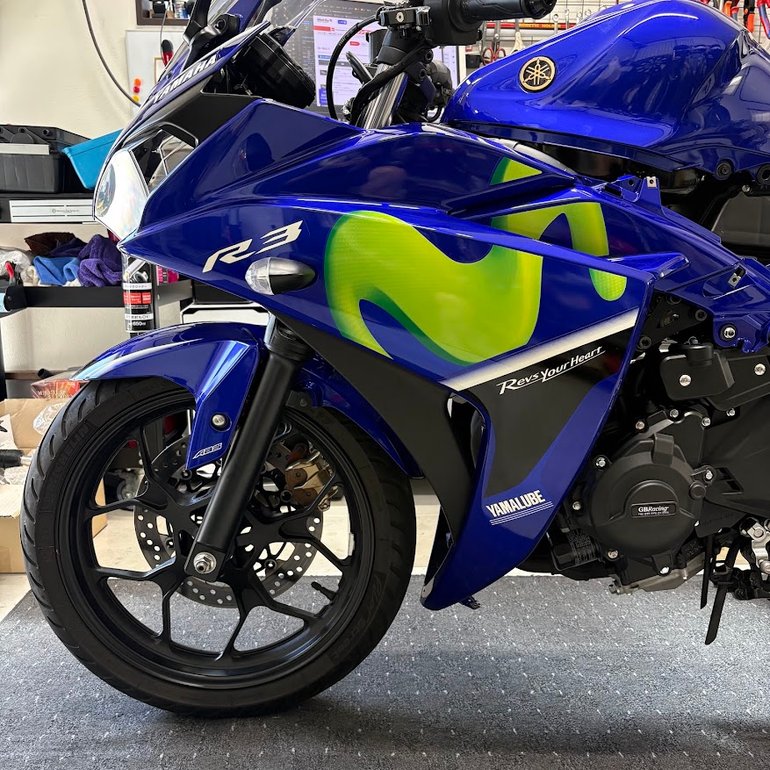

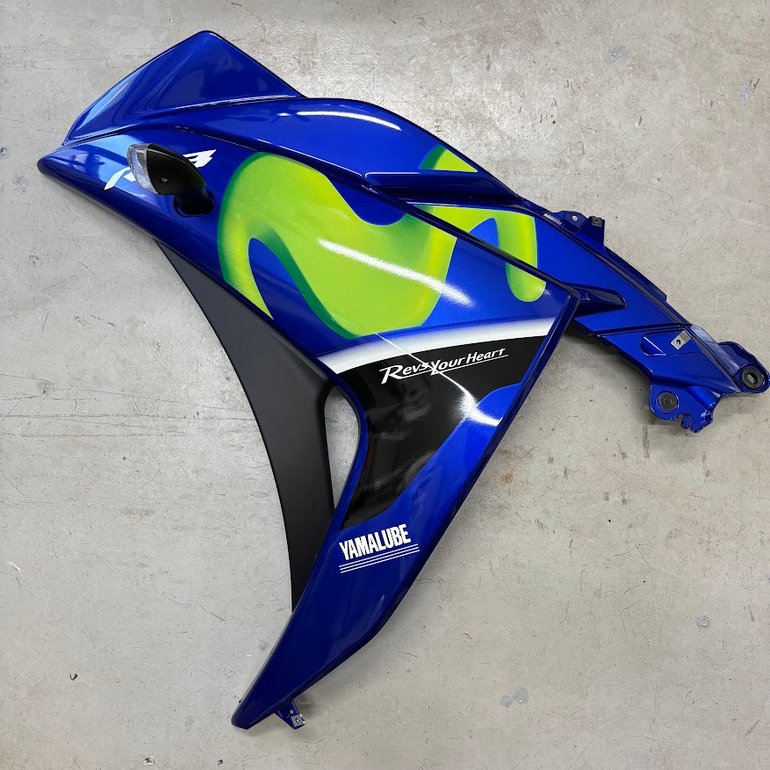

フロントサイドカウリング Ass'y の取り外し

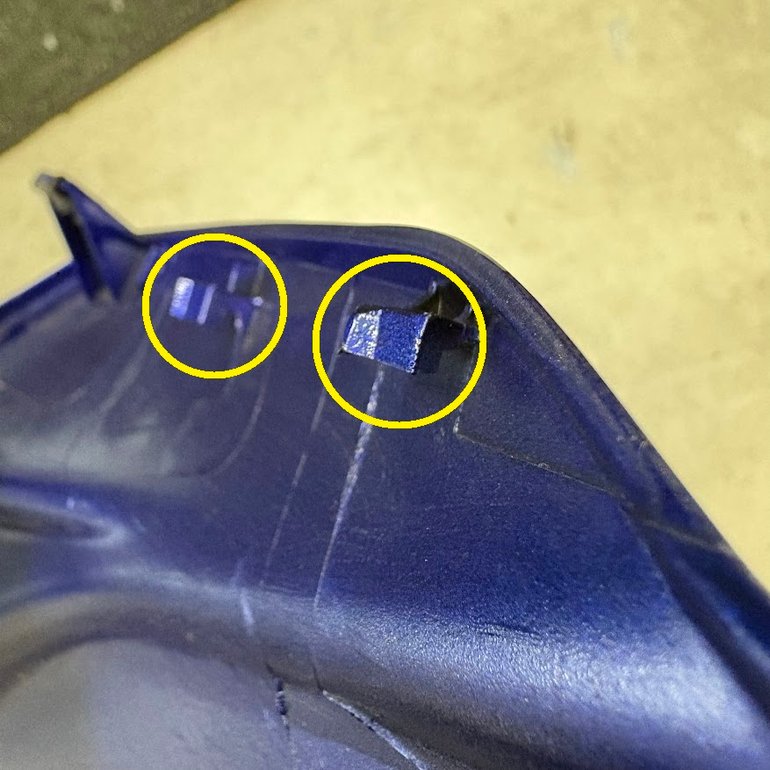

今回作業したのは左側です。固定はスクリュー・ボルト・ナット、グロメット2箇所の5箇所です（右側はナットがなく4箇所）。スクリューはプラス、ボルトとナットは2面幅10mmです。パネル内側のヘッドライトの配線カプラーとウィンカーのギボシ端子も外す必要があります。ファスナー類とグロメットを外した後、前方のスクリュー部分の柔らかいカウルを内側にずらしてスライド部分を外し、フロントサイドカウリング Ass'y を前方にスライドさせると、爪がインナーパネル側から外れます。

※ 締付トルク（取付時）: フロントサイドカウリングスクリュー 1.8N·m、ボルト・ナット 7N·m

使った工具

ほかの部位の外し方は YZF-R3/R25 カウル脱着 にまとめています。
