2015〜2018年式のヤマハ YZF-R3(RH07J・RH13J)と YZF-R25(RG10J・RG43J)の線の色とヒューズは、YZF-R25/YZF-R25A/YZF-R3A 統合サービスマニュアルの結線図によります。電圧は当ガレージの YZF-R3(2017年式・ABS)で測りました。
※ 測った車両はサーキット専用車で、テールライト・リアフェンダー・ヘッドライト Ass'y・前後のブレーキスイッチ・ABS ユニットを撤去済み。バッテリーは Power One Stop SPARK Cube SC02X-LFP(リチウムバッテリー交換)。灯火類とリアブレーキスイッチの値は、車体側に残ったカプラーでの測定値。
テスターは三和電気計器のデジタルマルチメータ PM11です。黒リードをバッテリーのマイナス端子に当て、キーOFFと、エンジンをかけないキーONで読みました。
| 場所 | +/アース | ヒューズ | OFF/ON |
|---|---|---|---|
| ポジションランプの2極カプラー メーターの下 | 青(L)/黒(B) | SIGNAL 7.5A | 0V/13.2V |
| フロントブレーキスイッチ 右ハンドル | 茶(Br)/なし | SIGNAL 7.5A | — |
| リアブレーキスイッチのカプラー 車体右側・リアショックの横 | 茶(Br)/なし | SIGNAL 7.5A | 0V/13.2V |
| ウインカーリレーのカプラー ライダーシート下 | 茶(Br)/なし | SIGNAL 7.5A | 0V/13.2V |
| テールライトの3極カプラー ライダーシート下・ECU の車体左側 | 青(L)/黒(B) | SIGNAL 7.5A | 0V/13.2V |
| ナンバー灯の2極カプラー シートレールの中 | 青(L)/黒(B) | SIGNAL 7.5A | 0V/13.2V |
| ヒューズボックス1 IGN・SIGNAL | — | 15A・7.5A | 0V/13.2V |
| ヒューズボックス1 BACK_UP・HEAD・FAN | — | 7.5A・15A・7.5A | 13.2V/13.2V |
| ヒューズボックス1 ABS 7.5A の空き(ABS 撤去後) | — | — | 0V/13.2V |
| ヒューズボックス2 15A・30A の空き(ABS 撤去後) | — | — | 13.2V/13.2V |
ヒューズが SIGNAL 7.5A の6か所は、ウインカーやテールライトと1本のヒューズを共有しています。SIGNAL はヒューズボックス1のシグナルヒューズで、抜いてキーONにすると、電圧を測った5か所とも0Vになりました。アースが「なし」の3か所は、マイナスを別に取ります。

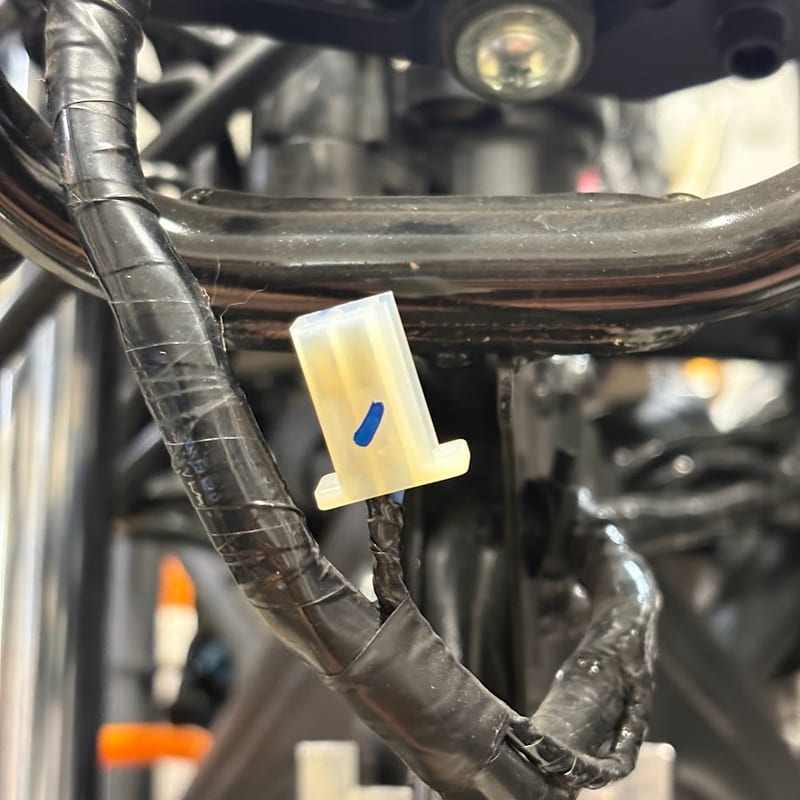

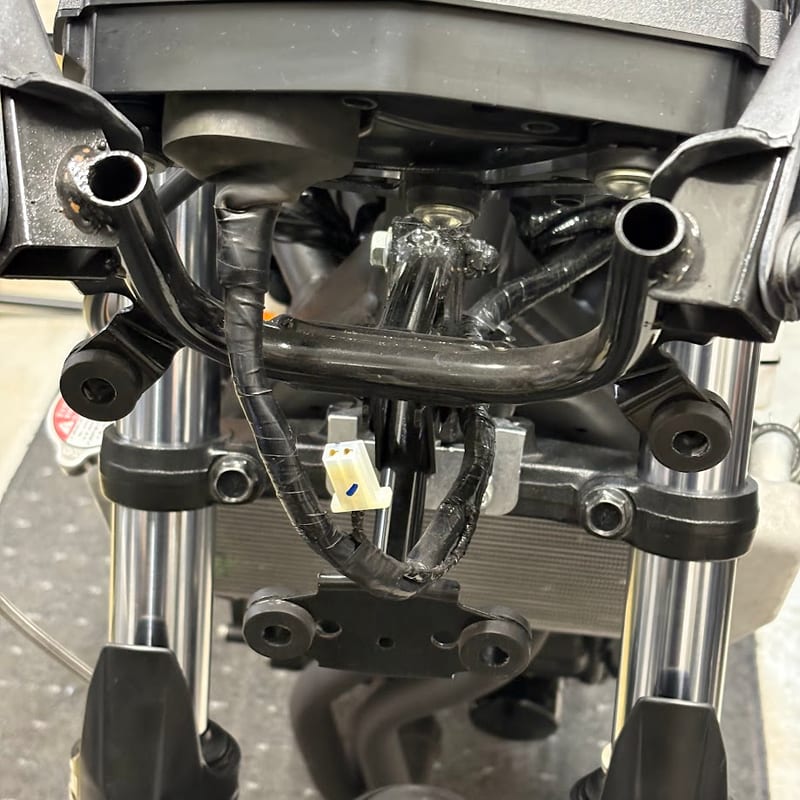

ポジションランプはヘッドライト Ass'y に組み込まれています。電源には青(L)と黒(B)を使います。


カウルとヘッドライト Ass'y の外し方はフロントカウリングの外し方にあります。デイトナ 99818 の取扱説明書では、ヘッドライト Ass'y を付けたまま、バックミラーとスクリーン・メーターカバーを外してこのカプラーを抜きます。
マスターシリンダーに付いているスイッチです(パーツカタログの名称はフロントストップスイッチ)。電源に使うのは茶(Br)で、もう1本の黄(Y)はブレーキをかけている間だけ電圧が出ます。


結線図では、スイッチの茶と黄は右スイッチボックスのカプラーを通っていて、車体側のカプラーの茶(Br)からも取れます。カプラーはガソリンタンク下の前方、イグナイターなどが入る箱の脇にあります。スイッチとカプラーの外し方は右スイッチボックスとフロントストップスイッチを外すにあります。

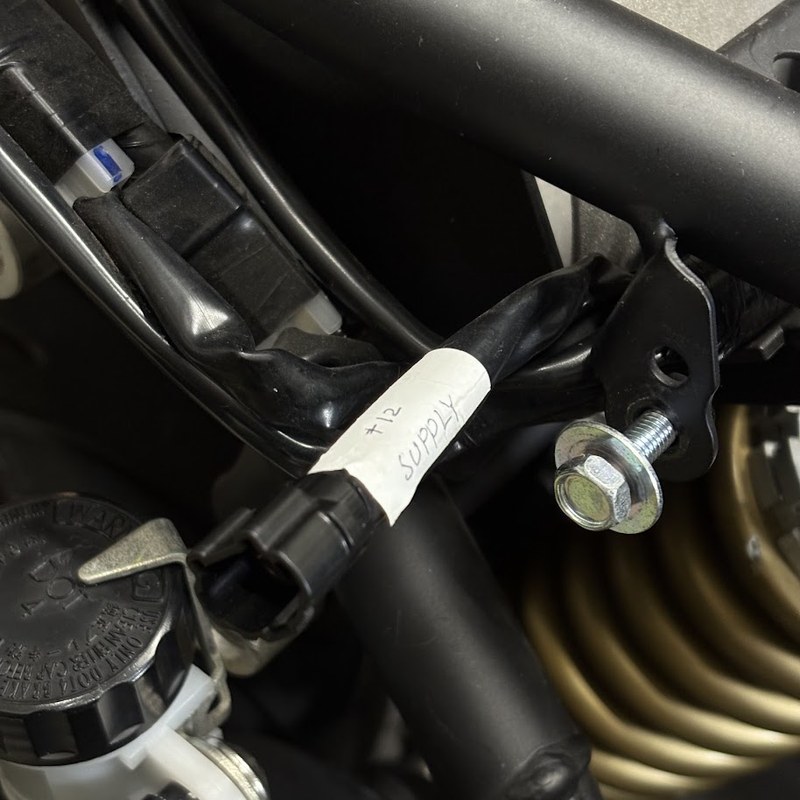

リアショックのスプリング横にある黒い2極のカプラーです。電源に使うのは茶(Br)で、もう1本の黄(Y)はブレーキをかけている間だけ電圧が出ます。

当ガレージの R3 では、ラピッドバイク EVOの電源をこのカプラーから取っています。

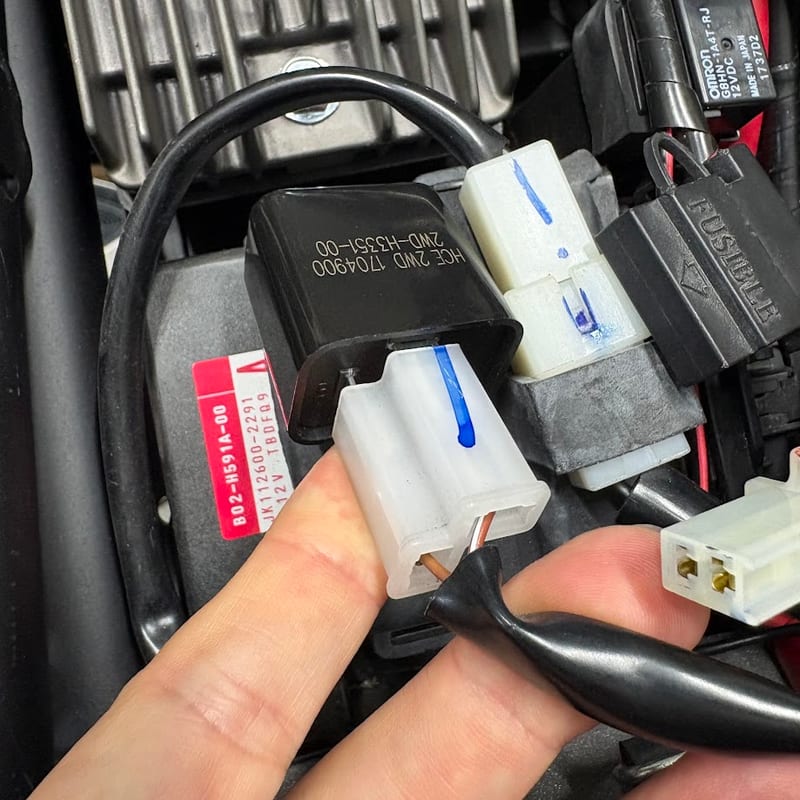

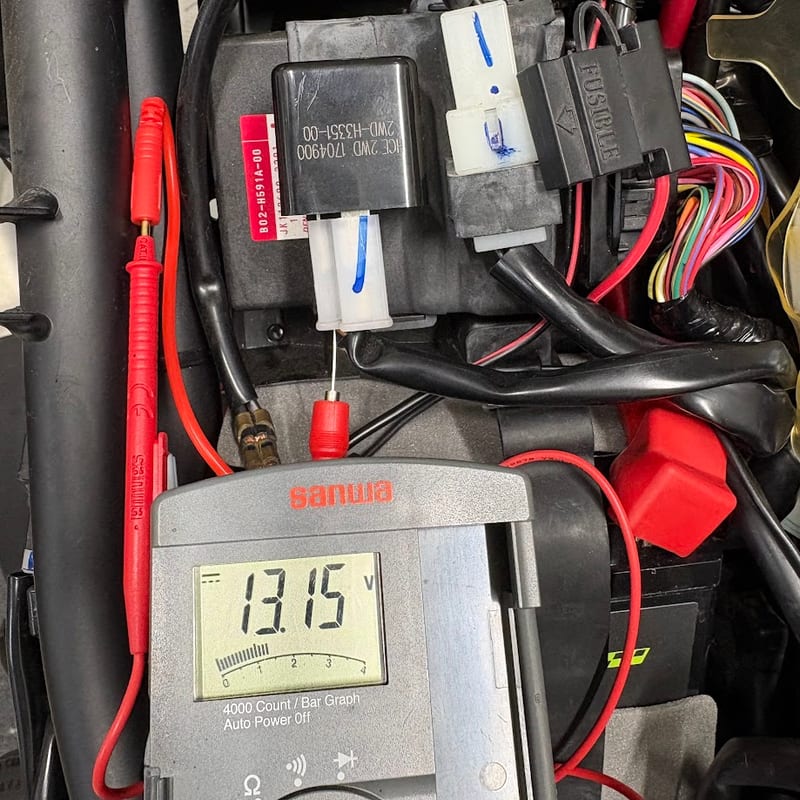

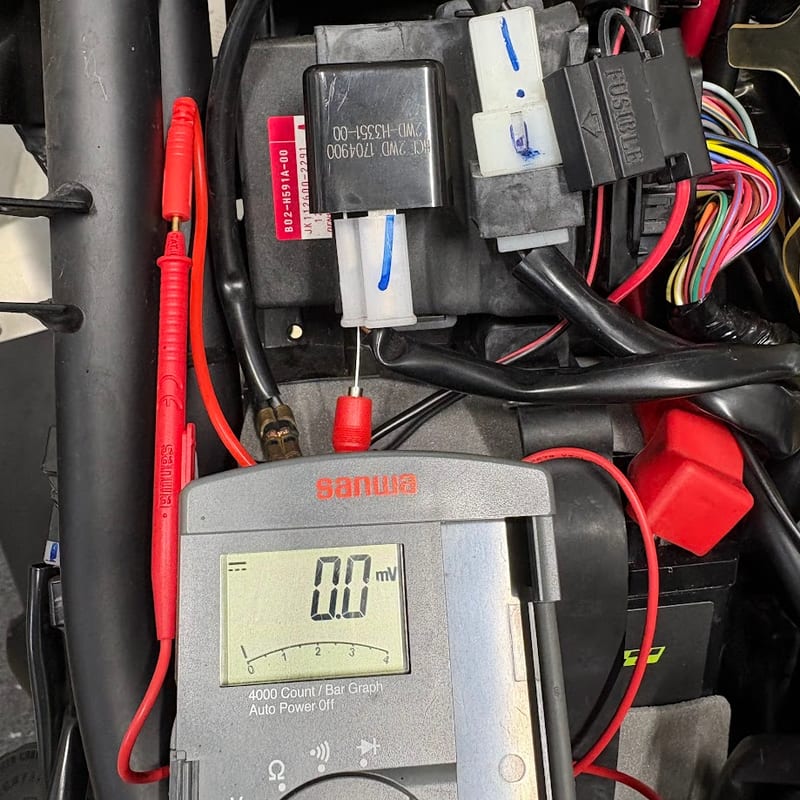

ウインカーリレーは ECU の横に付いています。電源に使うのは茶(Br)です。カプラーのもう1本の茶に白線(Br/W)もキーONで13.2Vが出ますが、リレーからウインカースイッチへ出る点滅用の線です。

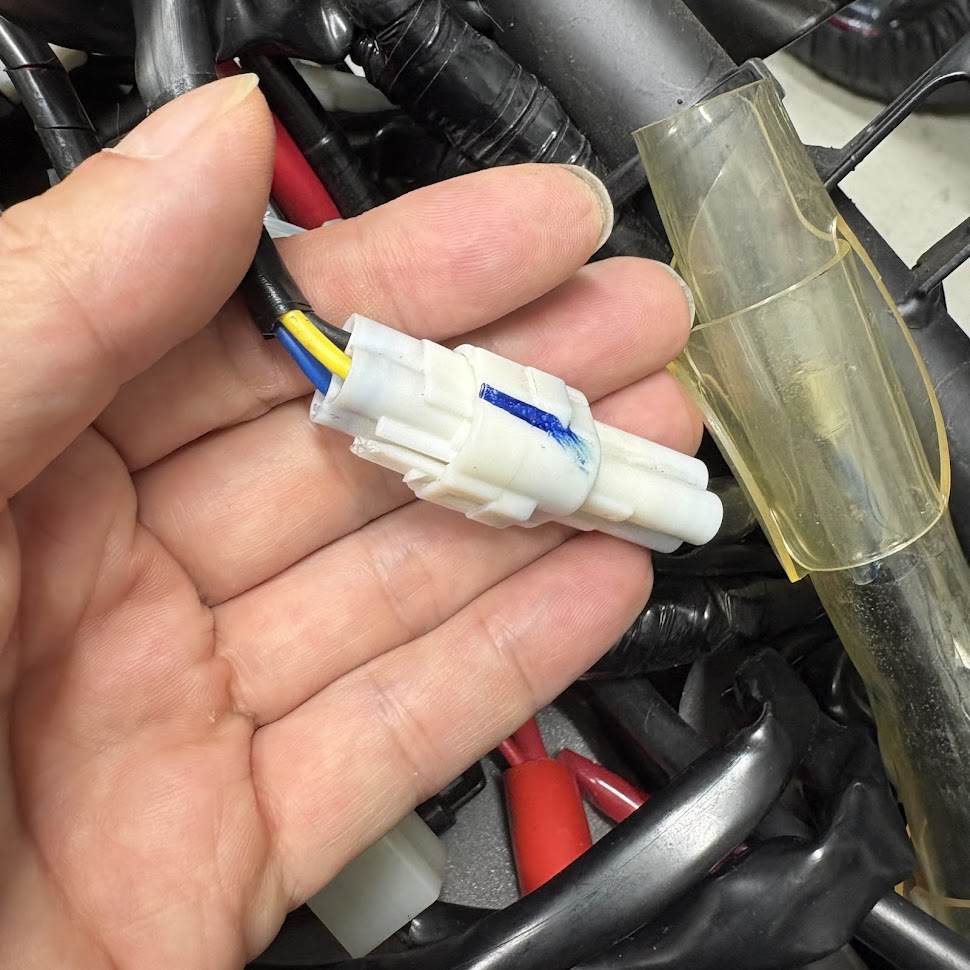

ライダーシートの下、ECU の車体左側にある白い防水カプラーです。青(L)がテールライト、黄(Y)がブレーキライト、黒(B)がアースで、電源には青(L)と黒(B)を使います。

カプラーの抜き方はテールライトの外し方にあります。

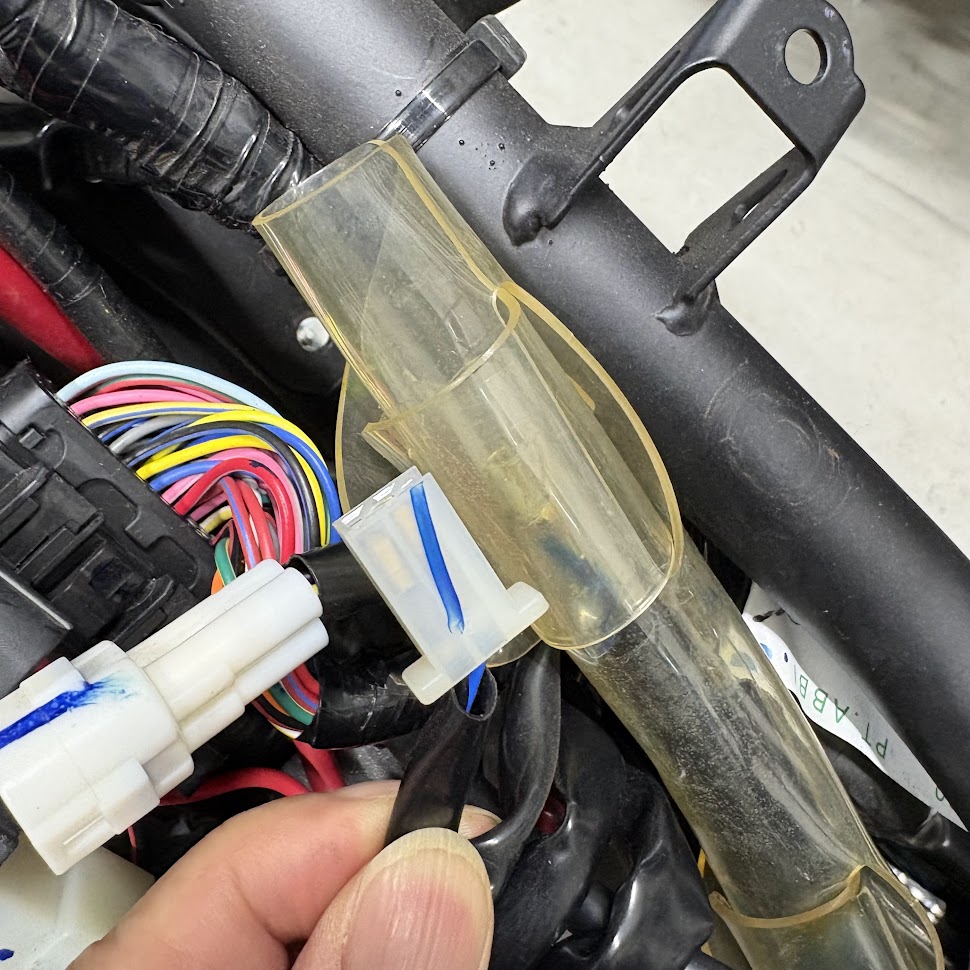

リアフェンダーの配線は、シートレールの中で車体側とつながっています。ナンバー灯の線は白いカプラーに来ていて、電源には青(L)と黒(B)を使います。同じ場所のギボシ端子2セットはリアウインカーの線です(電源に使えない線)。

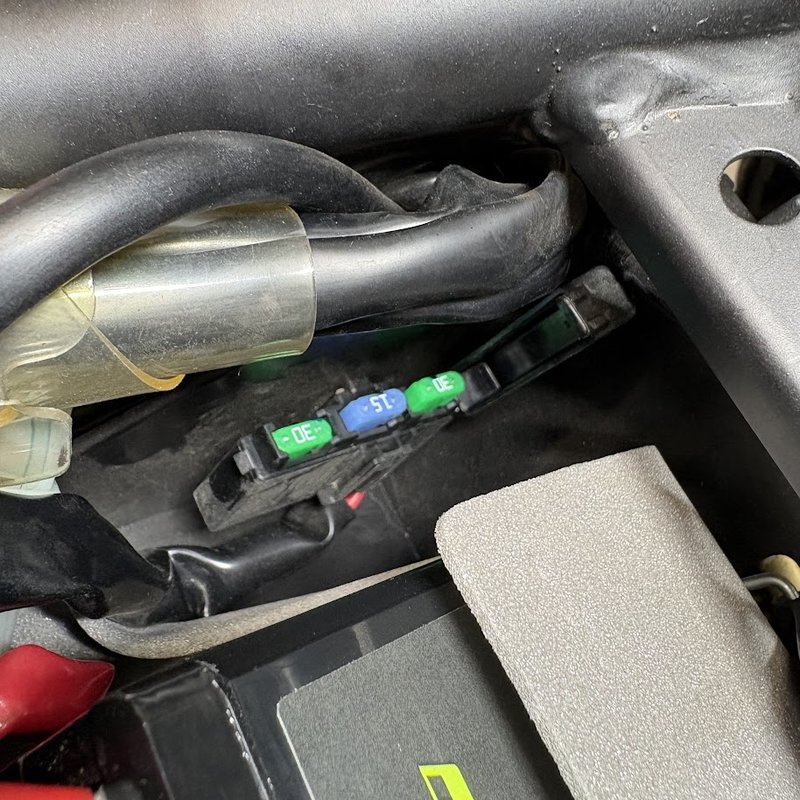

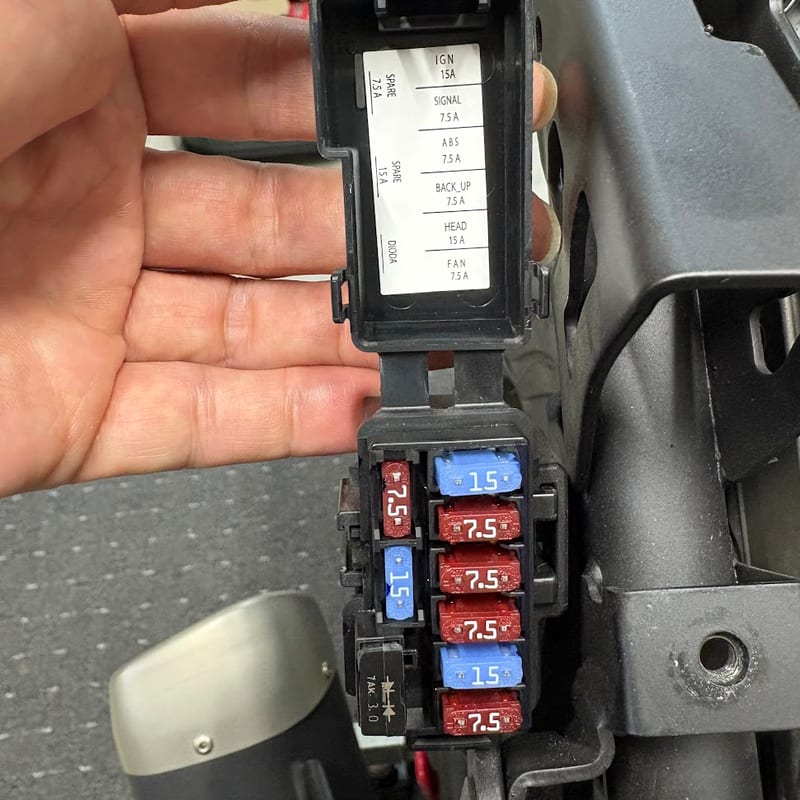

ヒューズボックス1は車体の右側にあり、センターカバーとライダーシートを外すとアクセスできます(タンデムシート・センターカバー・ライダーシートの取り外し)。ヒューズボックス2はバッテリーの横にあります。ヒューズはどちらもミニ平型です。


| 場所 | ヒューズ(容量) | 通電 | マニュアルの回路名 |
|---|---|---|---|
| ボックス1 右列1段目 | IGN 15A | キーON連動 | イグニッション |
| ボックス1 右列2段目 | SIGNAL 7.5A | キーON連動 | シグナル |
| ボックス1 右列3段目 | ABS 7.5A | キーON連動 | ABSコントロールユニット |
| ボックス1 右列4段目 | BACK_UP 7.5A | 常時 | バックアップ |
| ボックス1 右列5段目 | HEAD 15A | 常時 | ヘッドライト |
| ボックス1 右列6段目 | FAN 7.5A | 常時 | ラジエターファンモーター |
| ボックス1 左列 | 予備 7.5A・15A | — | — |
| ボックス2 左 | 予備 30A | — | — |
| ボックス2 中 | 15A | 常時 | ABSソレノイド |
| ボックス2 右 | 30A | 常時 | ABSモーター |
| リレー(ボックス外) | メイン 30A | — | メイン |
※ ボックス1の右列は上から数える。容量と回路名は統合サービスマニュアルの電装整備諸元(2-12)、通電は実測による
メイン 30A はヒューズボックスではなく、ライダーシート下でレクチファイヤー/レギュレーターの横にあるリレーに付いています。


ヒューズ容量は、そのヒューズにつながる回路全体で流せる電流の上限です。SIGNAL 7.5A は12Vで約90Wにあたり、6か所の取り出し場所と、その先の灯火類が同じヒューズを共有します。
注意ヒューズ容量と同じ電流の機器を、つなげられるわけではありません
足した機器の電流は、灯火類の分と合算されます。SIGNAL のヒューズが切れると、ウインカーとテールライトにも電気が来なくなります。デイトナ 99818 は、ポジションランプのカプラーから取る電流を最大3Aとしています。3Aを超える機器は、キーON連動の線でリレー(小さな電流で大きな電流を入り切りする部品)を動かし、バッテリーから直接取ります。ワイズギアのキットがこの方式です(市販の電源取り出しハーネス)。

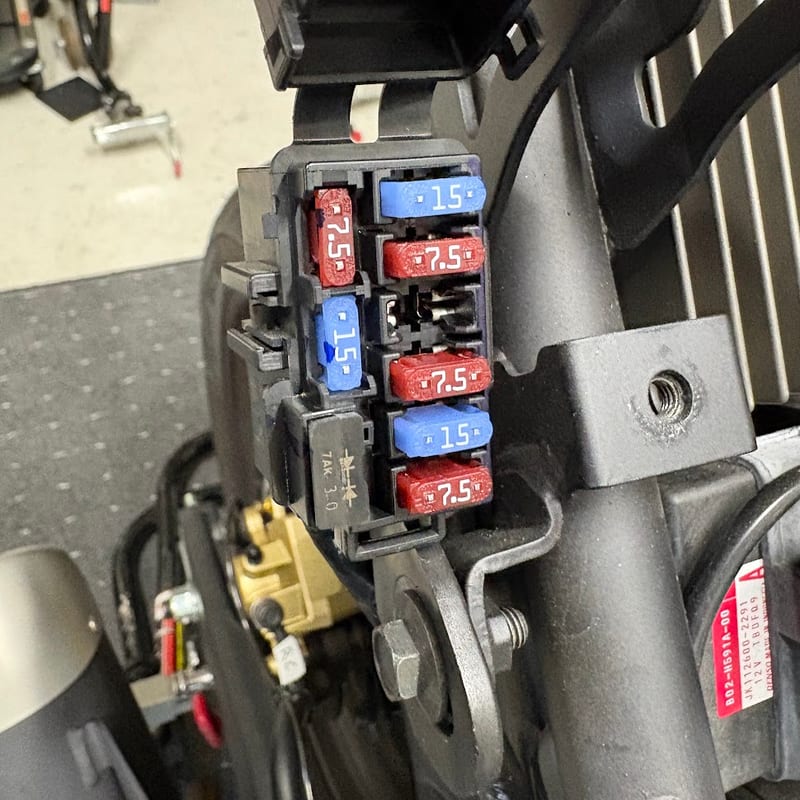

ABS ユニットを撤去して抜いたヒューズの差し込み口は、電源の取り出し口に使えます。

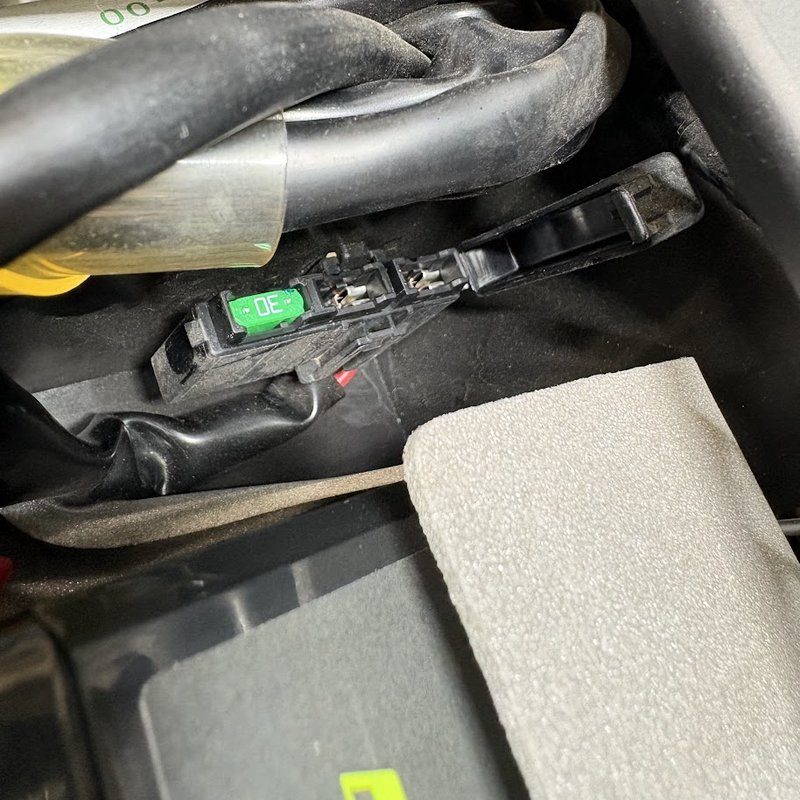

ヒューズボックス1の ABS 7.5A の空きはキーON連動、ヒューズボックス2の 15A・30A の空きは常時電源です。ボックス2の空きをキーと連動させるなら、キーONで電圧が出る線でリレーを動かし、リレーの接点側をこの差し込み口につなぎます。
| 商品 | 取り出し場所 | メーカーの記載 |
|---|---|---|
| デイトナ 電源取出ハーネス 99818(取扱説明書) | ポジションランプの2極カプラー | キーON連動。最大12V/3A(36W)。適応車種は YZF-R25・YZF-R3(15〜18)。 |
| キタコ 電源取り出しハーネス(スズキtype-1)756-9000200 | テールライトの3極カプラー | 「消費電力、電流の高い製品(アンプ、コンプレッサー等)の接続には使用しないで下さい」。適合は YZF-R25(RG10/43J)・YZF-R3(RH07/13J)ほか。 |
| ワイズギア モーターサイクル用電源サブハーネスキット Q5K-YSK-063-U01(取付説明書)+ワイヤーリードYZF-R25 Q5K-YSK-084-U02(生産終了) | ウインカーリレーのカプラー(割り込み) | 同梱のリレーでバッテリーから直接給電。10Aヒューズ内蔵。電源カプラーは3個。 |
※ ワイズギアの組み合わせはDCジャック等の適合表による。
デイトナの 99818 は、KOSO の水温計の電源に使っています(冷却水交換とサーモスタット・ラジエターファンの撤去)。
注意クラッチスイッチの青に黄線(L/Y)と黄に黒線(Y/B)には、機器をつながないでください
つなぐとクラッチを握ったのと同じ回路になり、ギアが入ったままでもセルが回るので危険です。ギアが入った状態でキーONにすると、Y/B にはスターティングサーキットカットオフリレーのコイルを通った電圧が出るため、テスターでは電源に見えます。
| 場所と線 | 使えない理由 |
|---|---|
| ホーン(ピンク P) | ホーンスイッチを押している間だけ通電 |
| ラジエターファンのカプラー | ECU がラジエターファンモーターリレーでオン・オフする回路 |
| リアウインカーのギボシ端子(チョコレート Ch・ダークグリーン Dg) | ウインカーを出している間、点滅に合わせて通電 |
※ 統合サービスマニュアルの始動系統(8-7)・信号系統(8-21)・冷却系統(8-29)の結線図による
