YZF-R3/R25 テールカウルの外し方（2015〜2018年式）

タンデムシート、センターカバー、ライダーシート、サイドパネル、アッパーテールパネル、リヤサイドカウリング Ass'y を順に外します。

※ 対象年式: YZF-R3・YZF-R25 とも2015〜2018年式の初期型（モデルチェンジ前の外装、通称「旧型」）が対象です。型式の詳細は YZF-R3/R25 カウル脱着 にまとめています。

※ Ass'y（アッシー）＝複数の部品を分解せず一体で扱う補修部品単位

タンデムシート・センターカバー・ライダーシートの取り外し

タンデムシートは、車体左側後ろのシートロックにキーを差し込んで時計方向に回し、キーを回したまま後端を持ち上げて斜め後ろに外します。

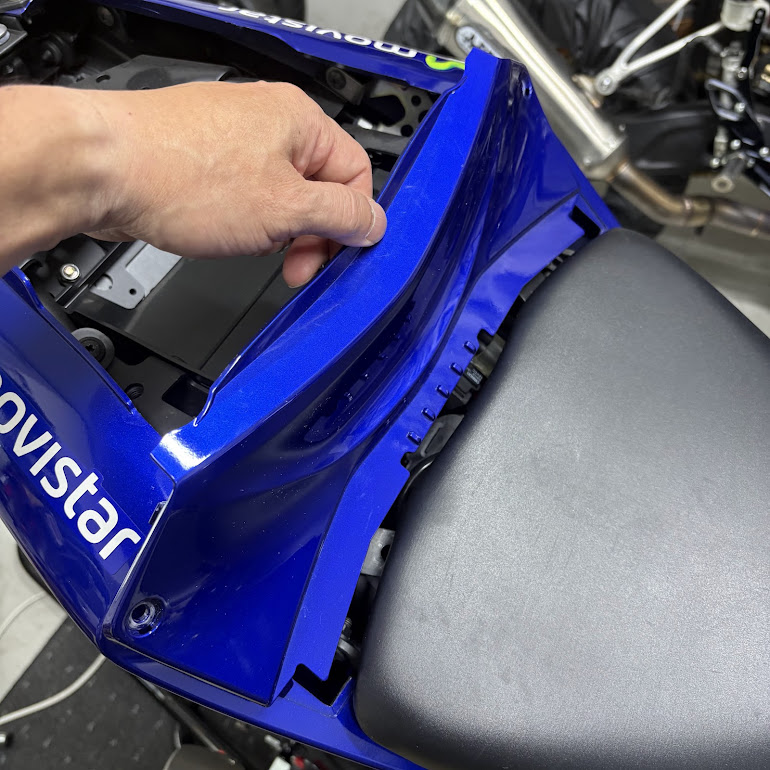

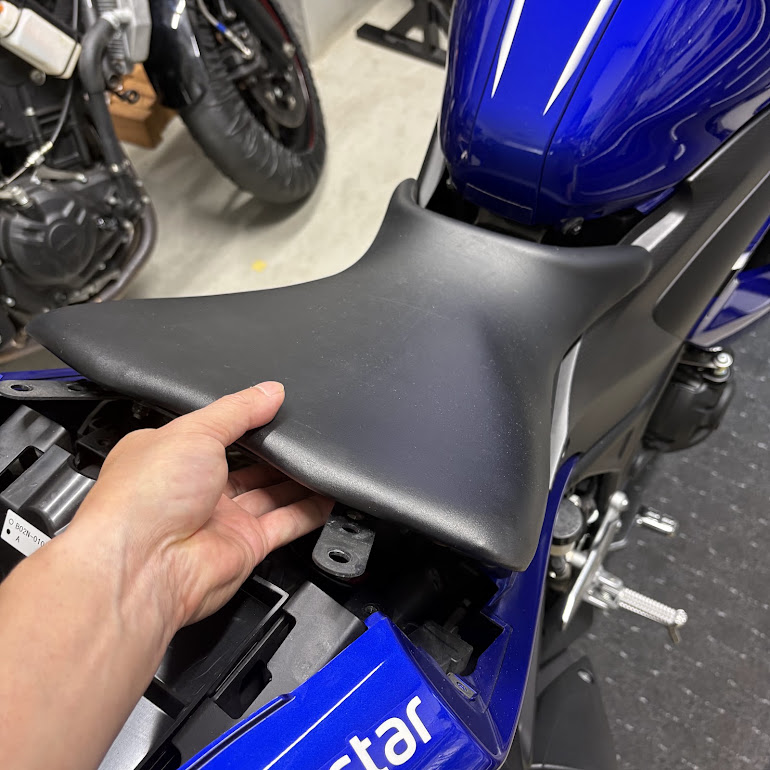

センターカバーはスクリュー2本、ライダーシートはボルト2本で固定されています。

※ 締付トルク（取付時）: センターカバースクリュー 1.8N·m、ライダーシートボルト 7N·m

ライダーシートを外すと、ヒューズボックスにもアクセスできます。キーOFFでも電圧があるヒューズは、アクセサリー電源の取り出し場所の一覧にあります。

サイドパネルの取り外し

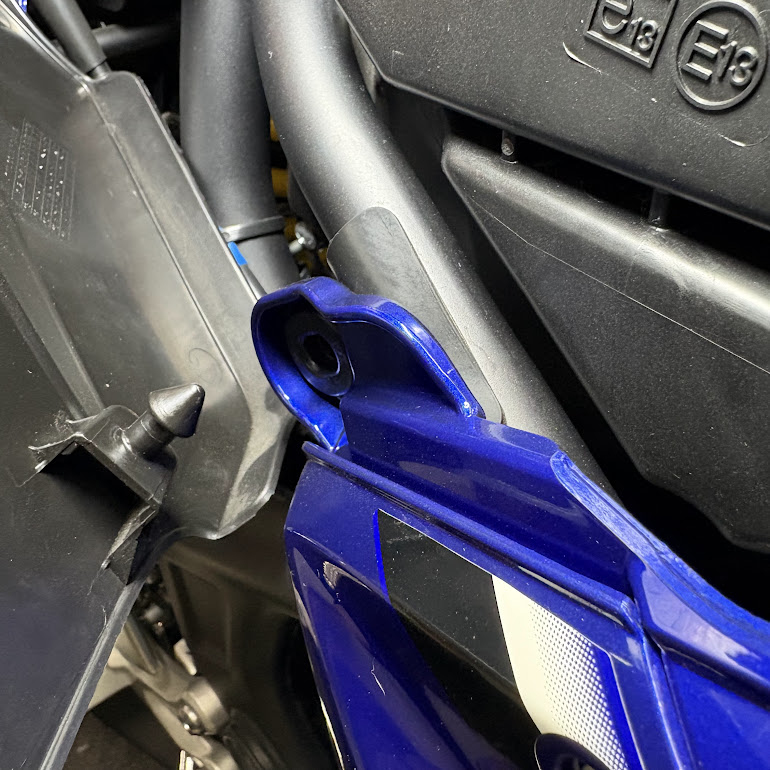

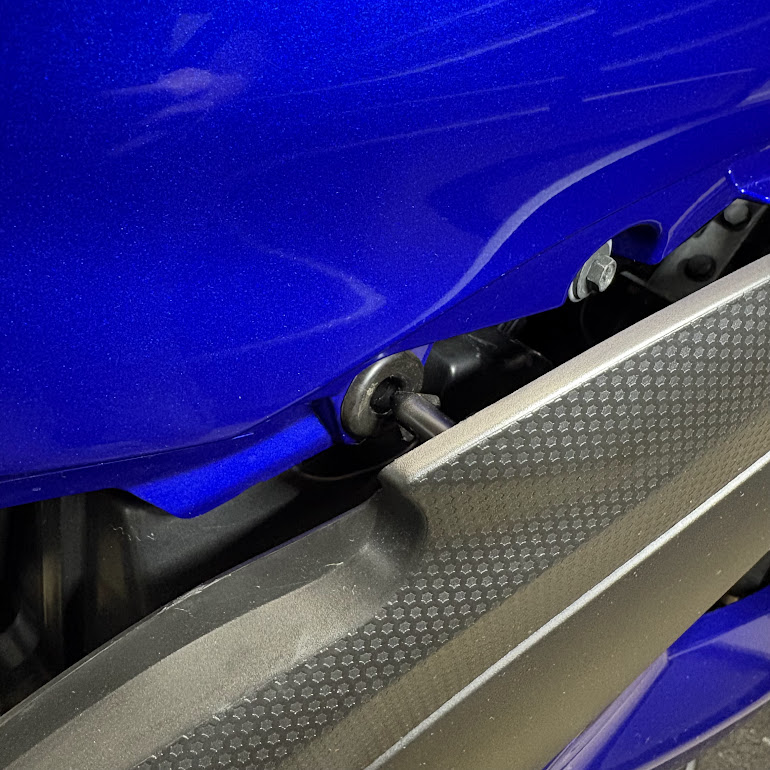

固定はボルト2本（4mm六角）＋グロメット2箇所＋突起1箇所です。グロメットはフューエルタンクカバー側とサイドカウル側にそれぞれあり、突起はそれとは別の1箇所にあります。ボルト2本を外してから、サイドパネルを上にずらすと突起が外れ、グロメットとあわせて取り外せます。

※ 締付トルク（取付時）: ボルト2本とも 1.8N·m

アッパーテールパネルの取り外し

固定はスクリュー2本（プラス）です。外した後は後方へスライドさせて取り外します。

※ 締付トルク（取付時）: スクリュー2本とも 1.8N·m

ここで露出するテールライトの撤去は YZF-R3 テールライトの外し方 にまとめています。

リヤサイドカウリング Ass'y の取り外し

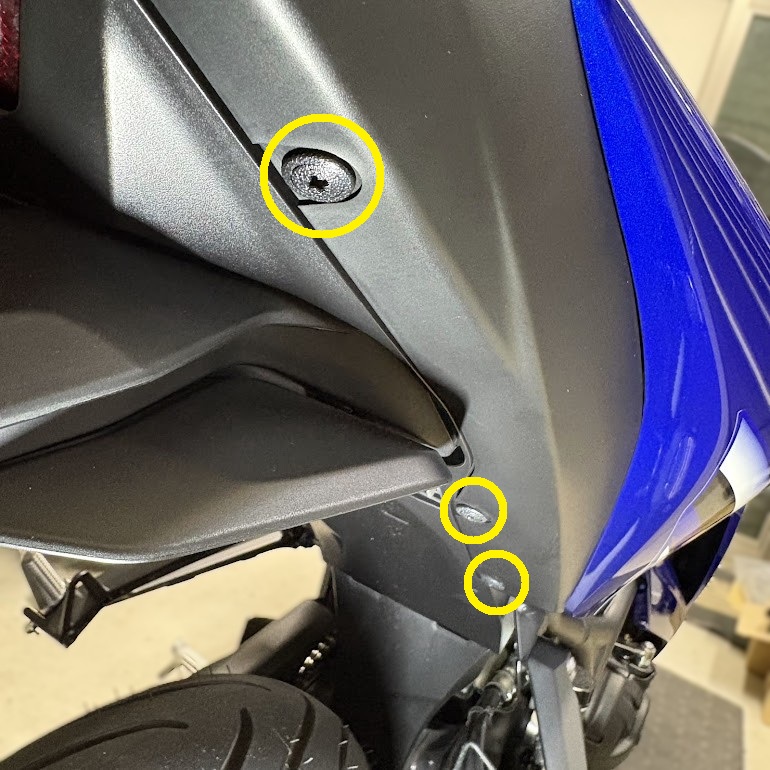

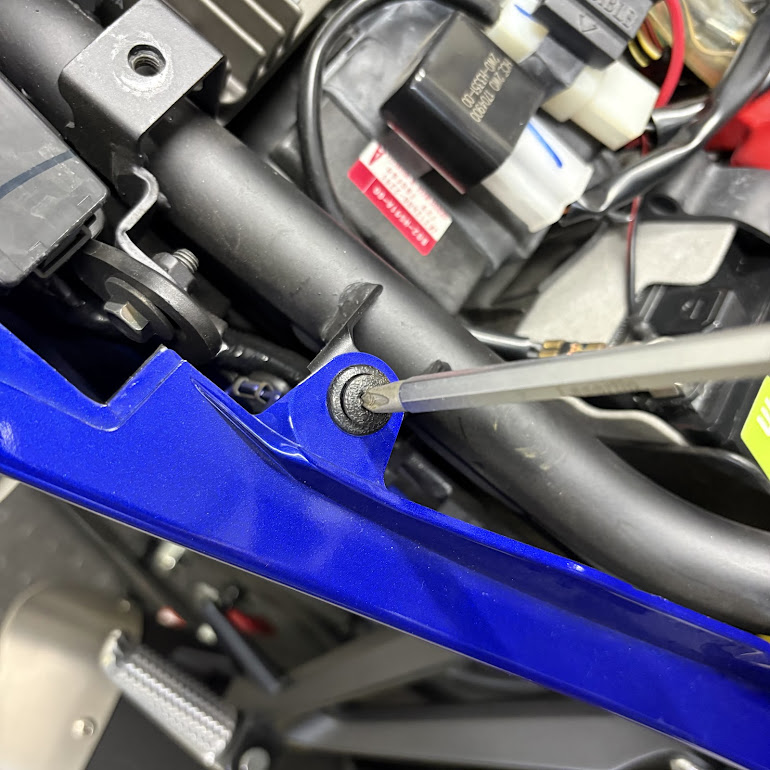

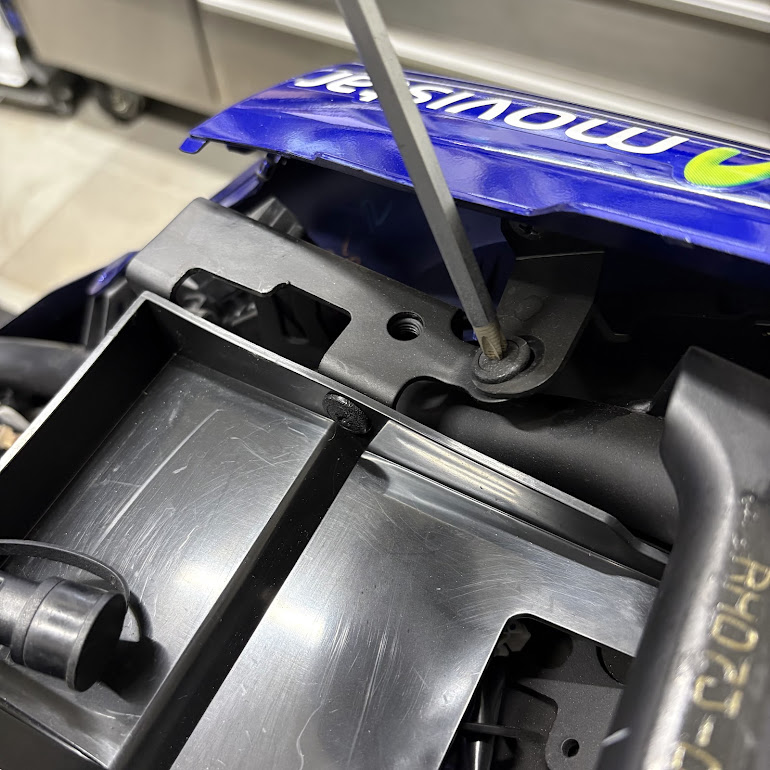

今回作業したのは右側です。固定はリベット5箇所（カウル下部3箇所・内側1箇所・フレーム付近1箇所）、ボルト1箇所（リアショック上部付近）、グロメット1箇所です。リベットはプラスドライバーで中心のピンを回すとロックが解除され、引き抜けます。

※ 締付トルク（取付時）: リアショック上部付近のボルト 7N·m

左側のリヤサイドカウリング Ass'y には、シートロックのキーシリンダーがビス2本で固定されています。カウルだけを外すのであれば、このビスを外します。ほかの固定は右側と同じです。

使った工具

ほかの部位の外し方は YZF-R3/R25 カウル脱着 にまとめています。
