YZF-R3 チェーンアライメントツールでチェーンラインを確認（デイトナ）

リアアクスルシャフト交換やチェーン交換のあと、チェーンを張り直すときに使っています。

刻み目盛りは見ていない

チェーンプラーの刻み目盛りは、左右を同じ位置に揃えてもチェーンが一直線になっている保証がありません。

※ 品番・標準価格・対応チェーンサイズはメーカーの商品説明にもとづく。標準価格は2026年9月時点のもので、将来変動する可能性があります。製品情報はデイトナ公式の商品ページ、使い方は公式の取扱説明書を参照

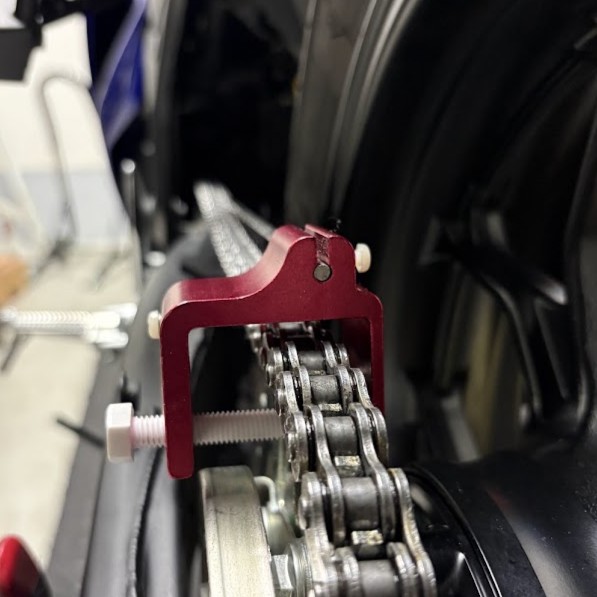

固定はボルト2本です。

アクスルナットとロックナットを緩め、ロッドが右にずれていれば左のアジャスターを、左にずれていれば右のアジャスターを締めます。

ヤマハ指定の 35.0〜45.0mm（YZF-R25 も同じ）のうち約35〜40mmに合わせます。緩すぎると、加速・減速のショックでチェーンが暴れるためです。

たわみ量は、チェーンの中央を押し下げた位置から押し上げた位置までの幅です。止まっている位置から押し上げた量だけだと30mmで、指定を下回って見えます。

片側のアジャスターを締めるとたわみ量も変わるので、チェーンラインを合わせたあとにもう一度確かめます。

アクスルナットを先に締めます。締め付けトルクは、アクスルナットが 57N·m、アジャスティングナットが 1.5N·m、ロックナットが 16N·m、純正チェーンガードのボルトが 10N·m です。残りの数値は締め付けトルク一覧のリアホイール・ブレーキにあります。
